【導讀】工業控制中用到最多的就是電機，學強電的同學也都知道電機控制也是一門學科，為什么呢？因?yàn)樗苤匾敲唇涣麟妱?dòng)機分為哪幾種？各種不同的交流電動機是怎么旋轉的呢？原理如何？
目前較常用的交流電動機有兩種：1、三相異步電動機。2、單相交流電動機。第一種多用在工業上，而第二種多用在民用電器上。
一、三相異步電動機的旋轉原理

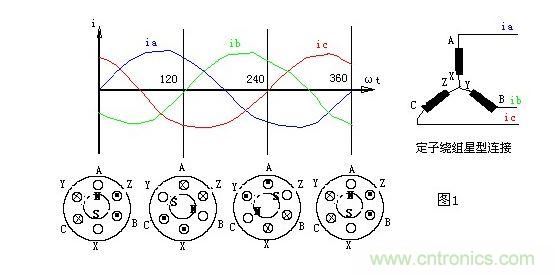

三相異步電動機要旋轉起來的先決條件是具有一個旋轉磁場，三相異步電動機的定子繞組就是用來產生旋轉磁場的。我們知道，但相電源相與相之間的電壓在相位上是相差120度的，三相異步電動機定子中的三個繞組在空間方位上也互差120度，這樣，當在定子繞組中通入三相電源時，定子繞組就會產生一個旋轉磁場，其產生的過程如圖1所示。圖中分四個時刻來描述旋轉磁場的產生過程。電流每變化一個周期，旋轉磁場在空間旋轉一周，即旋轉磁場的旋轉速度與電流的變化是同步的。旋轉磁場的轉速為：n=60f/P 式中f為電源頻率、P是磁場的磁極對數、n的單位是：每分鐘轉數。根據此式我們知道，電動機的轉速與磁極數和使用電源的頻率有關，為此，控制交流電動機的轉速有兩種方法：1、改變磁極法；2、變頻法。以往多用第一種方法，現在則利用變頻技術實現對交流電動機的無級變速控制。
觀察圖1還可發現，旋轉磁場的旋轉方向與繞組中電流的相序有關。相序A、B、C順時針排列，磁場順時針方向旋轉，若把三根電源線中的任意兩根對調，例如將B相電流通入C相繞組中，C相電流通入B相繞組中，則相序變?yōu)椋篊、B、A，則磁場必然逆時針方向旋轉。利用這一特性我們可很方便地改變?nèi)嚯妱?dòng)機的旋轉方向。 定子繞組產生旋轉磁場后，轉子導條（鼠籠條）將切割旋轉磁場的磁力線而產生感應電流，轉子導條中的電流又與旋轉磁場相互作用產生電磁力，電磁力產生的電磁轉矩驅動轉子沿旋轉磁場方向以n1的轉速旋轉起來。一般情況下，電動機的實際轉速n1低于旋轉磁場的轉速n。因?yàn)榧僭O(shè)n=n1，則轉子導條與旋轉磁場就沒有相對運動，就不會切割磁力線，也就不會產生電磁轉矩，所以轉子的轉速n1必然小于n。為此我們稱三相電動機為異步電動機。
[page]
二、單相交流電動機的旋轉原理
單相交流電動機只有一個繞組，轉子是鼠籠式的。當單相正弦電流通過定子繞組時，電動機就會產生一個交變磁場，這個磁場的強弱和方向隨時間作正弦規律變化，但在空間方位上是固定的，所以又稱這個磁場是交變脈動磁場。這個交變脈動磁場可分解為兩個以相同轉速、旋轉方向互為相反的旋轉磁場，當轉子靜止時，這兩個旋轉磁場在轉子中產生兩個大小相等、方向相反的轉矩，使得合成轉矩為零，所以電動機無法旋轉。當我們用外力使電動機向某一方向旋轉時（如順時針方向旋轉），這時轉子與順時針旋轉方向的旋轉磁場間的切割磁力線運動變小；轉子與逆時針旋轉方向的旋轉磁場間的切割磁力線運動變大。這樣平衡就打破了，轉子所產生的總的電磁轉矩將不再是零，轉子將順著推動方向旋轉起來。

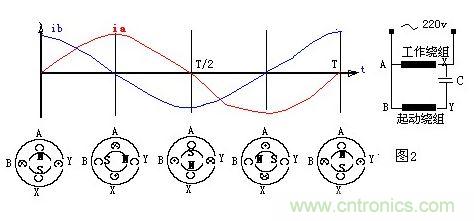

要使單相電動機能自動旋轉起來，我們可在定子中加上一個起動繞組，起動繞組與主繞組在空間上相差90度，起動繞組要串接一個合適的電容，使得與主繞組的電流在相位上近似相差90度，即所謂的分相原理。這樣兩個在時間上相差90度的電流通入兩個在空間上相差90度的繞組，將會在空間上產生（兩相）旋轉磁場，如圖2所示。在這個旋轉磁場作用下，轉子就能自動起動，起動后，待轉速升到一定時，借助于一個安裝在轉子上的離心開關或其他自動控制裝置將起動繞組斷開，正常工作時只有主繞組工作。因此，起動繞組可以做成短時工作方式。但有很多時候，起動繞組并不斷開，我們稱這種電動機為電容式單相電動機，要改變這種電動機的轉向，可由改變電容器串接的位置來實現。

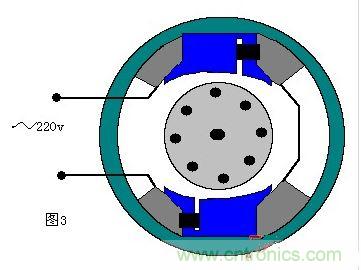

在單相電動機中，產生旋轉磁場的另一種方法稱為罩極法，又稱單相罩極式電動機。此種電動機定子做成凸極式的，有兩極和四極兩種。每個磁極在1/3--1/4全極面處開有小槽，如圖3所示，把磁極分成兩個部分，在小的部分上套裝上一個短路銅環，好象把這部分磁極罩起來一樣，所以叫罩極式電動機。單相繞組套裝在整個磁極上，每個極的線圈是串聯的，連接時必須使其產生的極性依次按N、S、N、S排列。當定子繞組通電后，在磁極中產生主磁通，根據楞次定律，其中穿過短路銅環的主磁通在銅環內產生一個在相位上滯后90度的感應電流，此電流產生的磁通在相位上也滯后于主磁通，它的作用與電容式電動機的起動繞組相當，從而產生旋轉磁場使電動機轉動起來。
