【導讀】這款關門提醒器在門被打開10秒后自動發出“請隨手關門”的語音提示，若仍來關門，則2秒后音調和音量同時提高一級繼續提示，以后每隔2秒音量和音調提高一級，直至關門。音量和音調共有九級。該裝置適用于冬季房間保暖及某些機要庫房的關門提示，既有實用性又具趣味性。

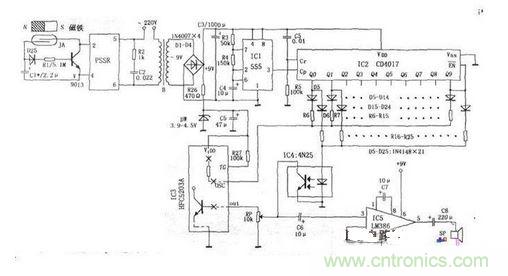

工作原理：PSSR是一只參數固態繼電器，JA是一只常開型干簧管。門關閉時，門上安裝的小磁鐵使JA閉合，V導通，將PSSR⑤⑥腳間斷開，后電路不工作。開門后，JA斷開，C1放電維持V導通，約10秒后，C1放電完畢，V截止，PSSR②④腳呈斷態，⑤⑥腳接通，變壓器B得電，220V市電經B降壓、D1～D4整流，C3濾波后得到9V左右直流電壓作為后電路工作電源。語音電路fC3得電輸出語音信號由音頻功放IC5放大后推動揚聲器sP發出“請隨手關門”的語音提示。
與此同時，由555時基集成電路IC1及外圍元件組成的周期約2秒的脈沖振蕩器開始工作。IC2是一片十進制計數分頻器CD4017，上電時，由于C5、R5的微分作用，將IC2自動清零，Q0輸出高電平，由D5、R6為IC3的osc端提供振蕩電壓。2秒后，IC1輸出一個脈沖至IC2的CP端，IC2的Q1端輸出高電平，由D6、R7給IC3的OSC提供振蕩電壓，隨著CP端脈沖的陸續輸入，IC2自Q1一Q9依次輪流輸出高電平，由于R6一R15的阻值遞減，所以IC3的osc端電壓越來越高，IC3振蕩頻率越來越高，于是sP輸出的語音音調也越來越高。同時，由于R16一R25的阻值為遞增，光電耦臺器IC4的發光二極管越來越暗，光敏管導通率越來越低，對于IC5輸入信號的衰減量也越來越小，使SP音量遞增。當輪到IC2的Q9端輸出高電平時，sP音量達到最大，音調達到最高，最引人注意。
同時，09將EN端置為高電平，IC2計數被禁止，輸出狀態不再變化，sP便在最高音調和最大音量下反復提示關門，直到關門后整個電路斷電為止。
元件選用與制作：PSSR選用JCCIA/220V的參數固態繼電器，IC3為HFC5203A型語音集成電路，IC1可用各種555時基集成電路，IC4可用4N25、4N26、PC817等光電耦合器，IC5為音頻功率放大器LM386。制作時，除sP和JA外，其它元件焊裝于一塊電路板上。如果購得的HFC5203A上已裝有一只三極管和一只300kΩ電阻，則將其去掉不用，如圖中虛線所示。干簧管固定于上門框內側與下沿平齊，小磁鐵固定于門扇內內側上部與上邊平齊且與JA對正，保證門關閉時使JA閉合。制作好的電路板置一塑料盒中固定于上門框內側。
調試：
(1)根據使用場所的不同，適當調整C1的容量，使開門后的延時語音提示時間合適；
(2)調整R6一R15的阻值，使IC2的Q1一Q9依次輪流輸出高電平時，SP發聲音調平滑地由f氐到高變化，并保證最低和最高音調時的語音清晰；
(3)調整R16~R25的阻值，使sP的音量由清晰至最響亮間均勻變化；
(4)調節RP保證sP在音量最大時不失真。
