【導讀】電路設計中，光耦電路屬于一個分支，但是同樣受到設計者的廣泛關注。本文就以IPM驅動光耦電路作為設計實例，解析了限流位置對電路的影響。

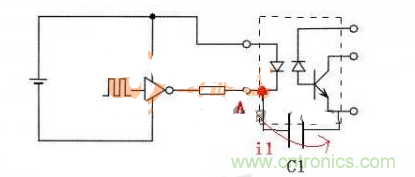

圖1良例：光電二極管的陰極一側接限制電流

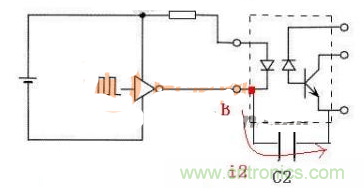

圖2不良例：在光電二極管陽極一側接限流電阻
如圖1、圖2所示，不難看出其中C1、C2是光耦寄生電容，良例中A點的電位在信號切換過程中變化相對B點要小，因此i1要比i2小很多，所以對后級電路的干擾同樣較小。環路1中電流沒有突變，而環路2中存在較大的di/dt，同理A電電壓較B點電壓變化率小的多，綜合分析來看良例的效果是較好的。
圖1與圖2兩個電路的參數是完全相同的，從門輸出口+寄生電容來看，圖2的電阻被光偶二極管單向?qū)щ娗袛唷?br />
實際上，就算去掉并接電阻和二極管之后，電路也是可以照常運行的，但存在前提條件。在供電電源正負極連接正常和輸入低頻率開關信號的前提下，電路可以正常工作。
反向并接1N4148的意義在于保護光耦不承受反向電壓的危害。異常情況下，外部控制電源反接時通過4148形成通路，將反向電壓嵌位于0.6V左右。4148在這里起到輸入電壓嵌位消減反向電壓的保護作用。反向電壓輸入值達一定幅度后，超過光耦輸入側發光二極管的安全工作區，有可能導致光耦損壞。4148是為了應對這一異常情況而設的。正常工作時，4148處于不工作的閑置狀態。
并接1.8k電阻的作用：半導體器件的PN結中有結電容的存在，具有對電荷存儲的作用，這使得器件的工作頻率變低，響應變慢。通過并接電阻與提供結電容的電荷泄放通路，可以提高響應速度，在輸入高速開關量信號時，才可以看出此電阻的作用。能顯著提高器件的反應速度。并接電阻還有另一個作用，是將輸入電路由“高阻態”變?yōu)?ldquo;低阻態”，消解異常噪波，提高抗干擾能力。
總的來說，將兩個電阻替換為一個電阻是沒有問題的，目前市面上很多產品也是僅僅使用一個電阻。采用兩個電阻的設計者可能出于以下考慮，如控制引線連接過長，有了電感效應，就會有電壓尖刺輸入，兩只電阻為電感補償電阻，使回路盡量呈現阻性而不是呈現感性。
本篇文章以兩個對比的電路為例，針對限流電阻位置對光耦電路的影響問題進行了全面的介紹，希望大家在閱讀過本篇文章之后能夠有所收獲，并應用到自己的設計中去。
