【導讀】很多人都對壓電陶瓷驅動電源中有關升壓電感的問題感興趣，本文講解的是壓電陶瓷驅動電源中的升壓電感的相關介紹，大家跟隨小編一起來看看。
在本例中使用了壓電陶瓷蜂鳴片的驅動電路，因?yàn)橛眉~扣電池才3V，所以增加了一個三腳升壓電感，驅動波形為5.1Kz方波（電路如下圖1）。

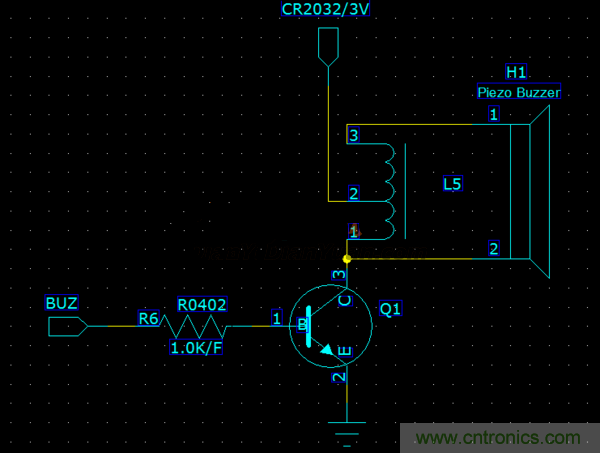

圖1
那么問題來了，升壓電感工作需要遵循什么原理去進行設計？是否可以按照諧振來進行。升壓電感選用的參數如圖2，工作時候驅動電流接近30mA，已是紐扣電池承受極限。那么在進行參數設計時有沒有一些依據？比如前后的扎數比、電感比、次級的電感值等。

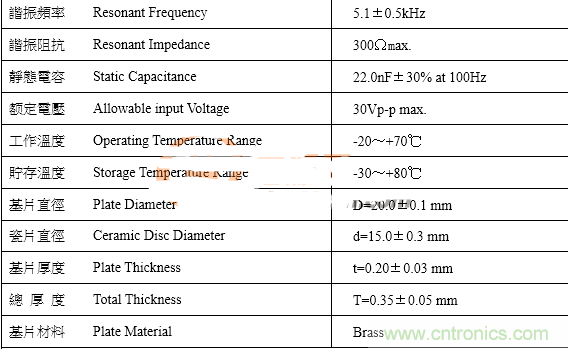

圖2：升壓電感參數
用于蜂鳴器的升壓電感匝數比（其中還包括磁通率和工作頻率決定），和諧振頻率有很大關系，（頻率越高電感變比就越高，相對高頻而言）。
根據多年的經驗，如果是以上的電路使用建議出口蜂鳴器配套的電感6*8mm，使用3V紐扣電池供電大概在20mA左右。關于蜂鳴器使用的電感要求很高，牽涉到驅動電壓，工作電流，聲音大小和安裝尺寸及熱性能問題和線徑匝數比。
本文介紹了壓電陶瓷驅動電源中的升壓電感相關知識，并根據實例來幫助大家進行理解。對升壓電感的遵循原理進行梳理，希望大家在閱讀過本文之后能夠有所收獲。
