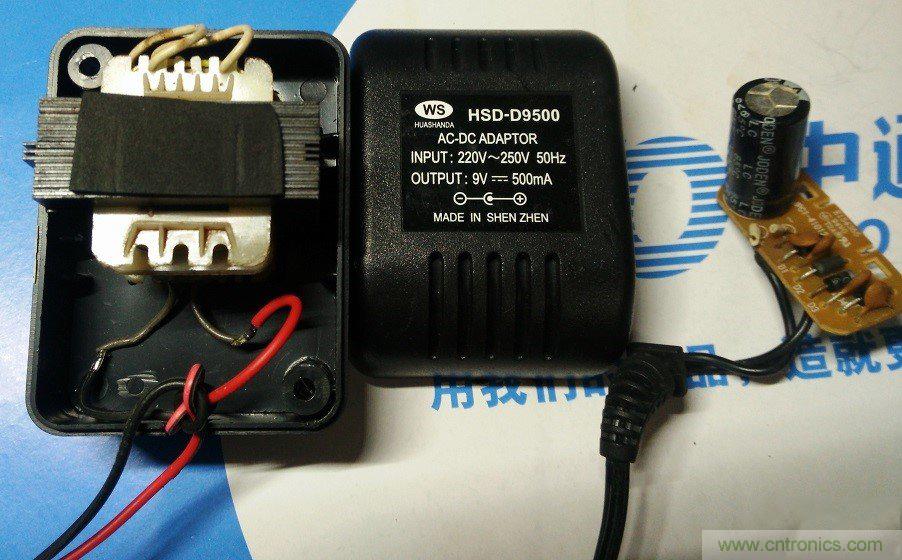

【導讀】閑來無事，翻箱倒柜找到一個路由變壓器，純繞組方式適配電源的現在比較少見了，思來想去，準備做個逆變?cè)囼?yàn)，手頭正好有H橋模塊和一個MCU小demo板。你們就拭目以待吧！看我如何將路由變壓器搖身變成逆變器。言歸正傳，先給變壓器來個特寫：
圖中，最右側是拆掉的整流板，這樣，左側的變壓器就是純交流通路了，中間是參數，500mA/9V。

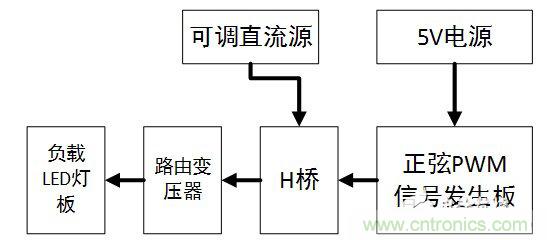

試驗整體思路如下
MCU 板計算發出正弦PWM，經過H橋模塊的光隔和MOSFET調制出功率PWM，然后直接輸入到變壓器低壓側，H橋的直流源大概10V左右（不敢搞得太高，怕把變壓器燒了），變壓器輸出高壓交流給負載供電。負載是一個交轉直適配器，轉為低壓供給一個帶LED的小板子，這個適配器和LED板作為負載（話說實在沒找到這么小功率且能有顯示的交流負載）。

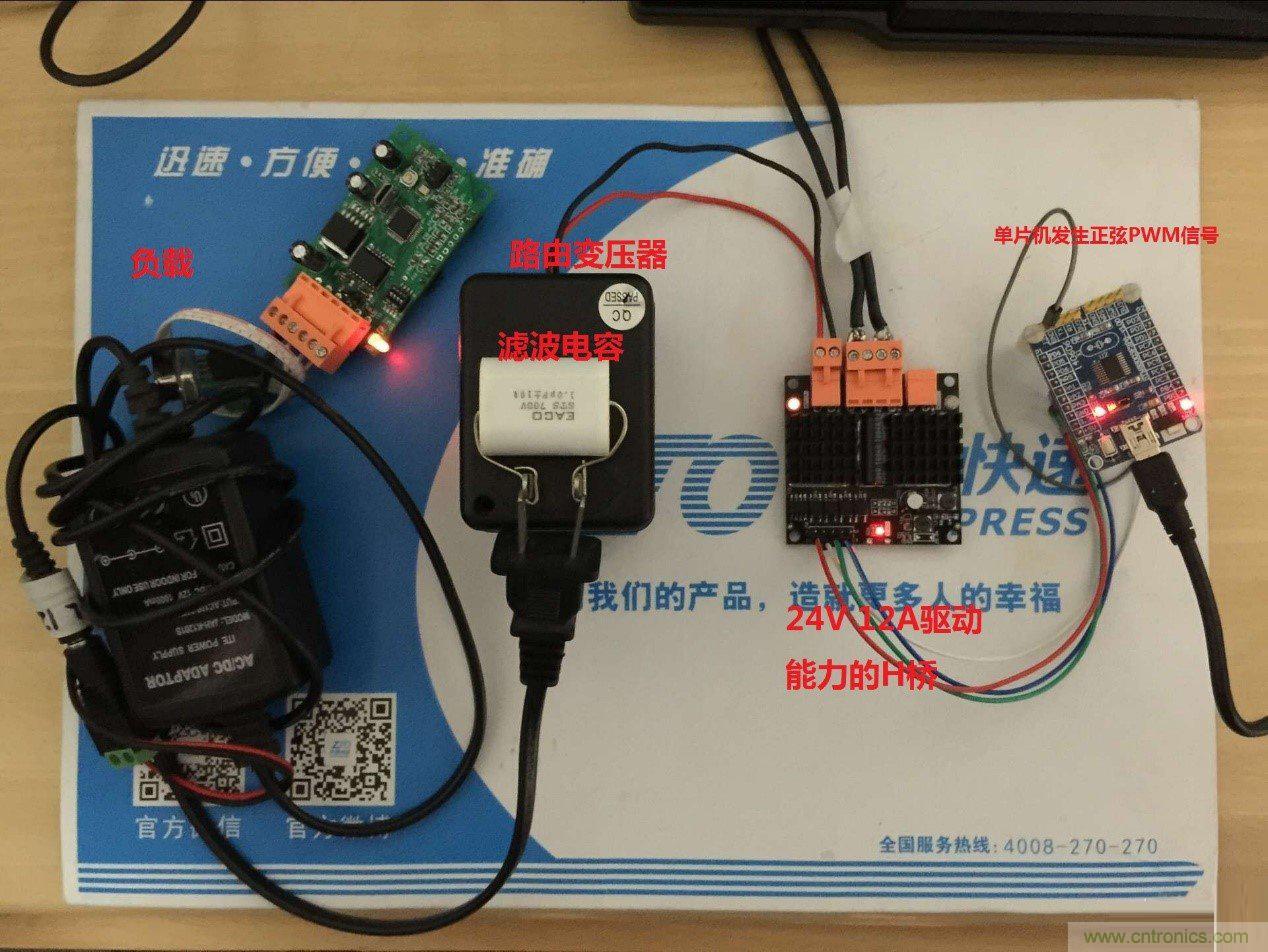

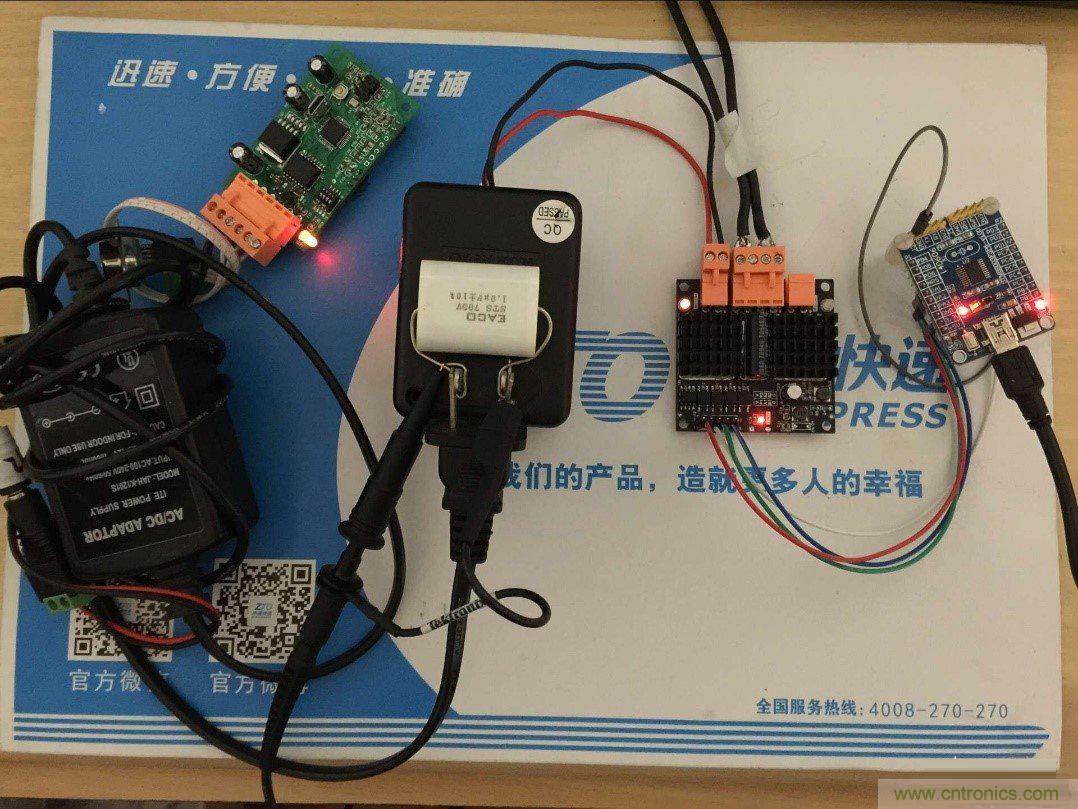

下面就看看試驗的整個電路，由于是個試驗，接線比較亂
先上個H橋輸出的PWM波形的截圖
由可以看出大致是按正弦規律調制的~~~（調了半天程序，才把信號周期調到49.6Hz，分頻數不太好湊。）

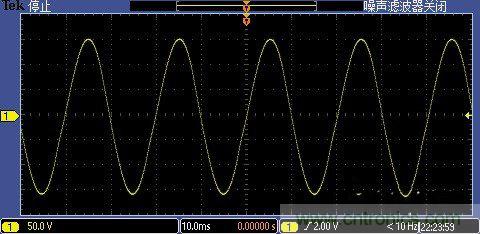

要確定正弦調制的正確性，還要看下圖：變壓器空載時，輸出的電壓波形
看到這個波形，我很欣慰啊，哈哈，純正的正弦波，峰值有150V~~~

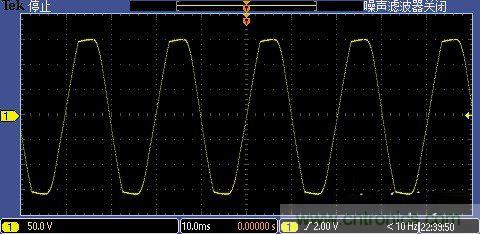

加上負載后波形變得難看些，被削頂了（為了幅值夠高，H橋的電源電壓調至11V左右），輸出的峰值也達到了150V，分析削頂原因，可能是作為負載的電源內部整流環節引起的。
總結
經過試驗驗證，路由變壓器加H橋，在合適的信號源調制下，可以輸出優質的正弦交流電壓。
由于沒有電壓反饋環路，所以本逆變系統無法根據負載大小自動改變PWM的調制波形，從而保持輸出的高壓交流電壓穩定；此外還有就是路由變壓器的容量太小，如果有個大環形變壓器，那就爽了~~，根據H橋的驅動能力，做出接近300W的逆變器，應該不成問題。

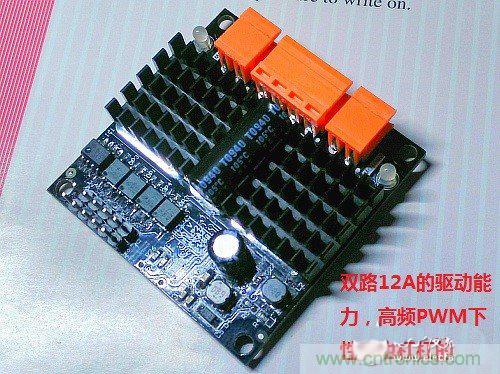

差點忘了，這次順利完成試驗，其中的重要元件是高壓無感濾波電容（大功率IGBT模塊上拆下來的，價格不菲哦~~），還有就是H橋，工作在20kHz的頻率，輸出波形很完美（還有一點，這貨是雙路輸出的直流電機驅動，本實驗只用了其中一路）。
文字來自39度。
