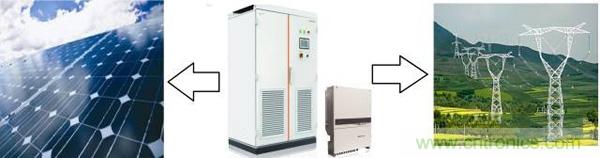

【導讀】逆變器一端連著光伏系統，一端連著電網，是連接光伏電站和電網的橋梁，對提高光伏電力的電網友好性，起著最關鍵的作用，沒有之一。然而，逆變器前端的光伏系統，對電網表現非常不友好。
一.光伏發電并網系統的特點

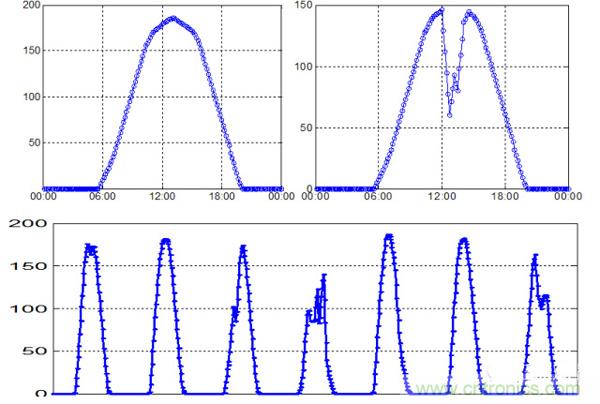

1、間歇性、隨機性、周期性
2、通過電力電子設備并網，無旋轉部件，無慣性
3、集中式與分布式共同發展
2作為橋梁的逆變器，需要實現的目標

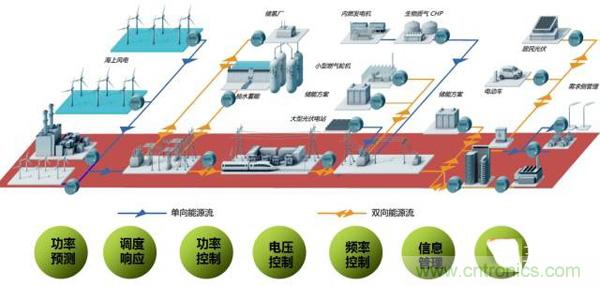

從而使光伏系統更好的融入多能源互聯系統，如下圖。
（上圖來源于：信達證券）

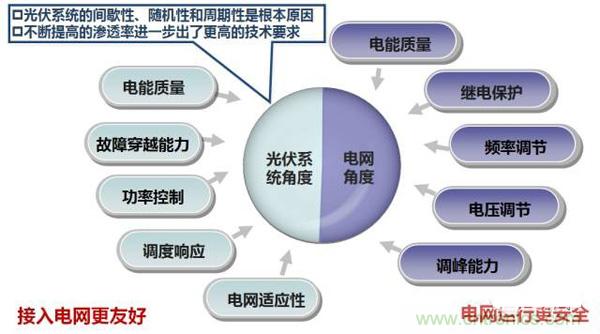

要實現上述目標，一個具有電網友好性的優秀逆變器，應該有哪些優秀的性能呢？
更低的并網電流諧波
更優越的故障穿越能力
更靈活快速的調度響應能力
二、大型光伏電站中逆變器應具有的功能

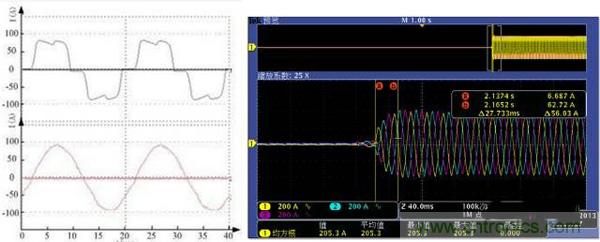

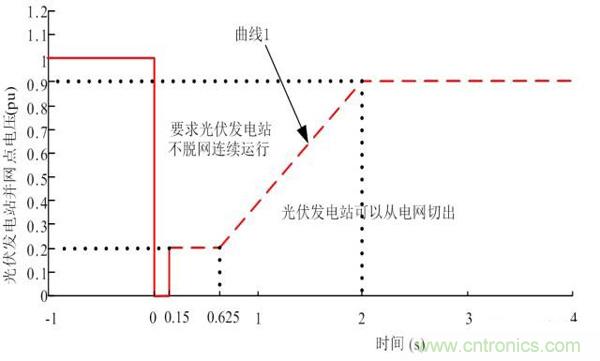

1低電壓和零電壓穿越功能
低電壓穿越2s，零電壓穿越150ms
2有功、無功功率動態調節功能

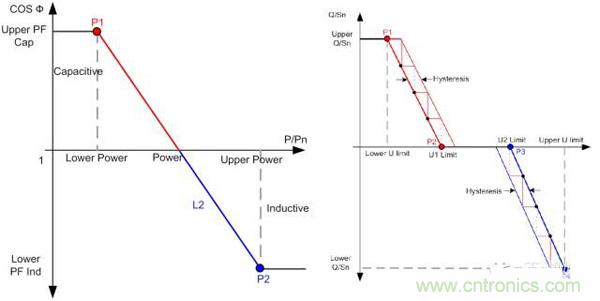

有功、無功功率動態調節功能（Pf，Qt，Q(p)，Q(u)）

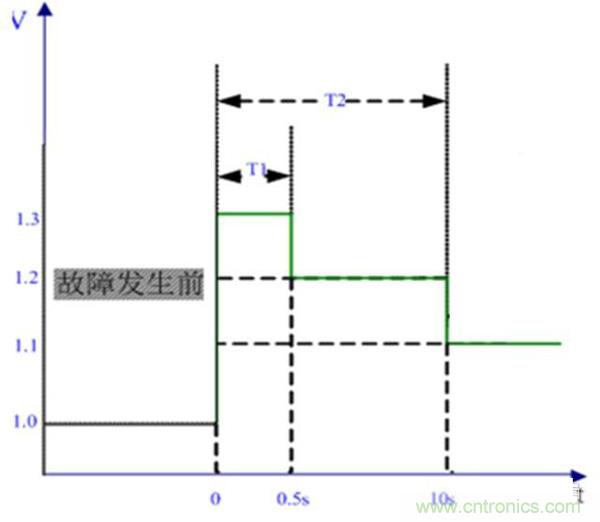

3高電壓穿越功能
1.2pu ≤UT≤1.3pu，應至少持續運行0.5s
4無功動態響應
電流諧波 無功動態響應小于30ms
5穩定的故障穿越能力
單個設備或單個發電單元通過低電壓穿越并不代表整個電站可以滿足要求
設備數量越多，相互之間協調越困難，系統風險越大

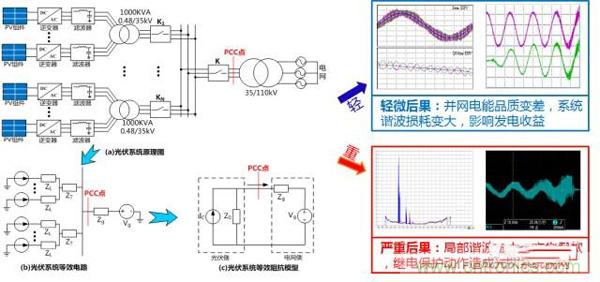

6低諧波
多臺逆變器并聯后的諧振現象，特別是弱網區域，風險增大

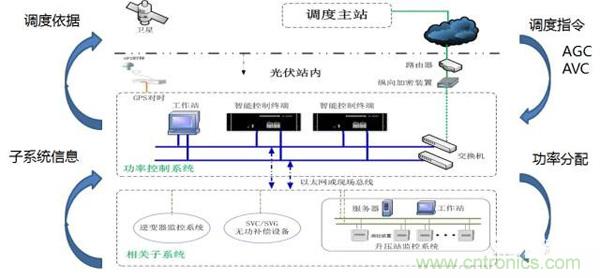

7智能調度接口，滿足AGC,AVC調度要求

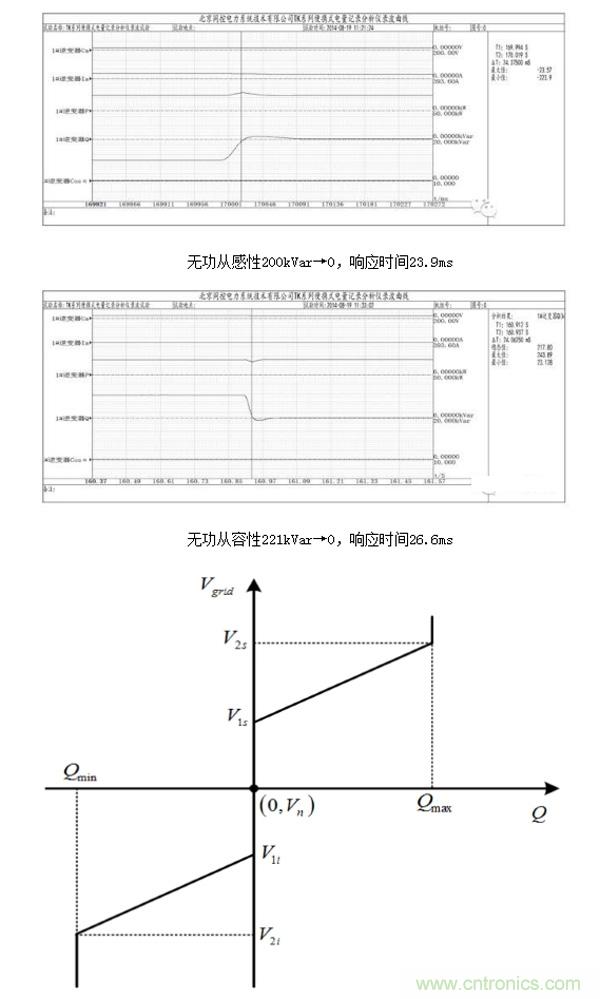

8充分挖掘利用SVG功能
滿足電網30ms快速無功調度響應要求，具備替代SVG的能力
逆變器功率因數-0.9-+0.9之間連續可調，輸出500KW有功時可同時發242kVar無功
逆變器可根據電網電壓，按照Q-U曲線發無功
“自動電壓-無功控制模式”與“調度模式”可選
二、分布式光伏項目中逆變器應具有的功能

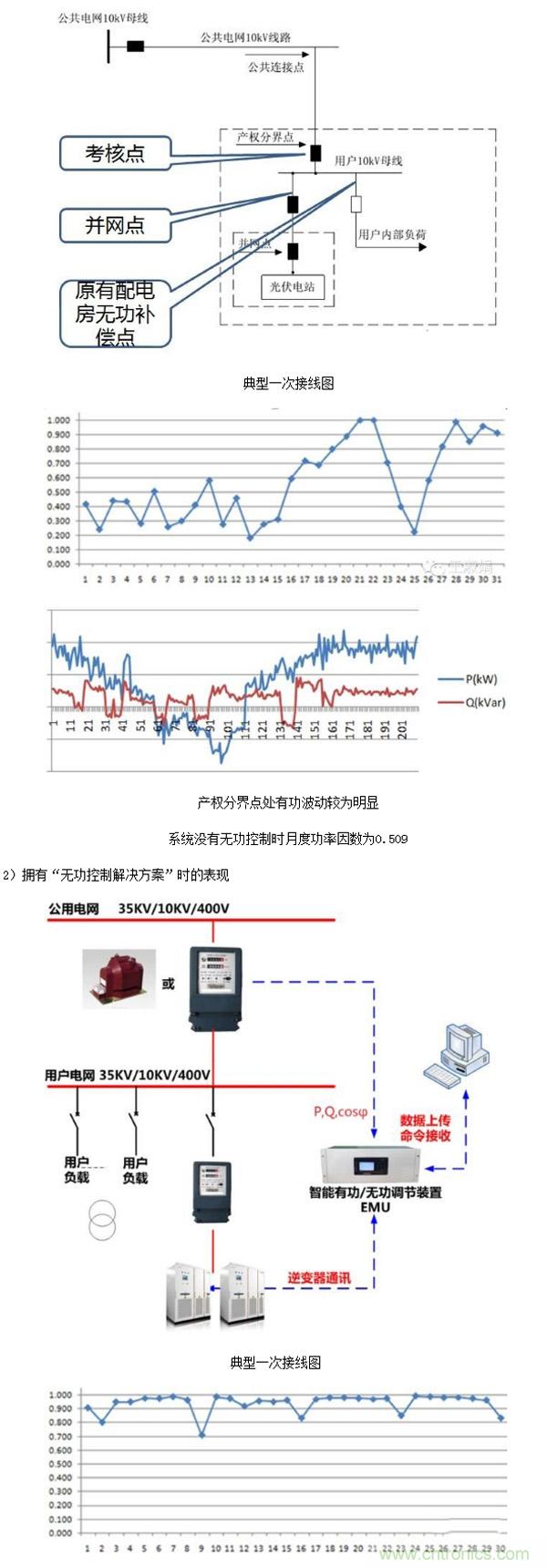

1應有無功控制解決方案，不需要額外的SVG設備
1）沒有“無功控制解決方案”時的表現
分布式光伏系統并網后導致產權分界點功率因數下降
系統增加自動功率因數控制后月度功率因數為0.972
