單相電動機雙電容接法

發布時間:2020-03-04 責任編輯:wenwei

【導讀】單相雙電容電動機稱為單相雙值電容異步電動機,屬于電容分相原理單相電動機。這是一種高轉矩單相電動機,這種電動機的電路中分別接有啟動電容和運行電容。在農用電器和日用電器應用廣泛,通過倒換電機的主付繞組能實現單相電動機的正反轉,即調換主繞組的兩根引線即可改變轉向(也可調副繞組的引線)。

一、簡單的線路判斷和接法

機殼上公有6個接線柱,分別為:主繞組的兩個腳、副繞組的兩個腳、離心開關的兩個腳。主繞組接220V;副繞組串聯運行電容后與主繞組并聯;啟動電容串聯離心開關后與運行電容并聯。比如1.5KW的電機,主繞組阻值1Ω;副繞組2Ω;離心開關0Ω,用萬用表可以測量分辨出來。

http://www.glbsdfl.com/art/artinfo/id/80037772

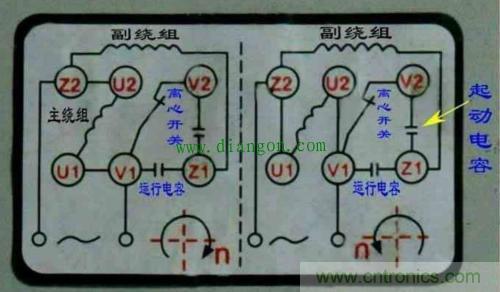

上圖為主副繞組接線方式,及改變轉向的兩種連接方法,單相電動機一般副繞組電阻值比主繞組略大。即用萬用表R檔測量電阻大的為副繞組線圈,小的為主繞組線圈。電容30UF為運行,200UF為起動。

二、結構原理

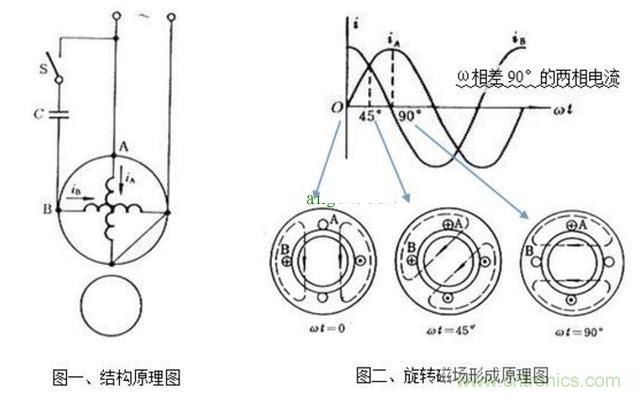

電容分相電動機的轉子繞組是澆筑成型的鼠籠式,定子上饒有2組空間上相差90°的啟動繞組B和工作繞組A,從而獲得電角度ω為90°的兩相交變電流,保證旋轉磁場的形成條件。(如圖一所示)

http://www.glbsdfl.com/art/artinfo/id/80037772

三、工作原理

電容分相電動機通過電容移相作用,將單相交流電分離出另一相相位差90度的交流電,獲得兩相交變電流并分別送入2個繞組。工作原理流程如下:

定子繞組通入電角度相差90°的兩相電流→定子上形成旋轉磁場→轉子切割磁力線產生感應電流→感應電流產生旋轉磁場→轉子磁場與定子磁場相互作用→轉子轉動。

http://www.glbsdfl.com/art/artinfo/id/80037772

旋轉磁場形成原理見圖二

四、接線接線原理圖

http://www.glbsdfl.com/art/artinfo/id/80037772

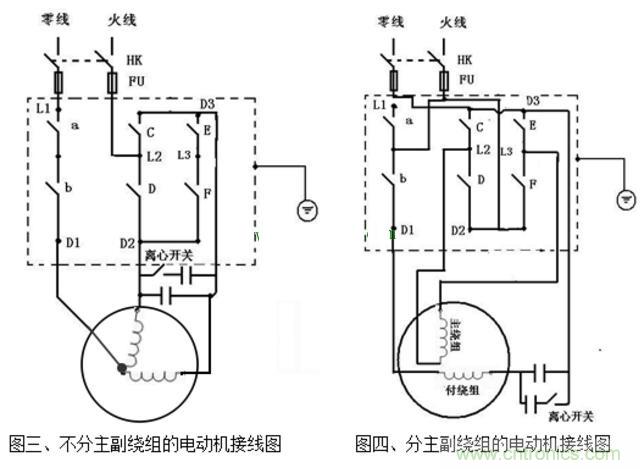

圖三為不分主副繞組的電動機接線圖,圖四為分主副繞組的電動機接線圖。

五、使用細節

1、啟動電容只在電動機啟動過程中工作,當轉速達到一 定值時就及時退出。啟動電容的容量相對較大,以保證電 動機有較高的啟動轉矩。

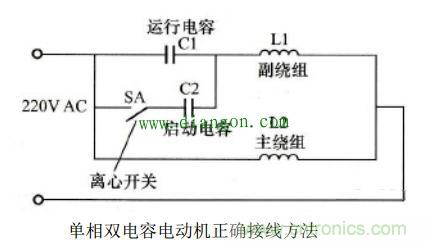

2、運行電容只在電動機工作時起作用,運轉電容的電容 量相對較小,以保證有較好的運轉特性。這類電動機的二次繞組中大多串接有離心式啟動開關, 正確接線時,啟動電容應和離心式開關串聯,再和運行電 容進行并聯。單相雙電容電動機的正確接線方法如圖所示。

http://www.glbsdfl.com/art/artinfo/id/80037772

當電動機啟動以后,一旦電動機的轉速達到額定轉速的80%左右時,離心開關的觸點就會斷開,從而切斷了啟動電容與電路的連接,此時電動機電流減小,電動機進入了正常的運行狀態。使用中,如果將兩個電容器的位置接反,把容量較大的啟動電容與二次繞組直接串聯,則會使二次繞組因過流而燒毀。

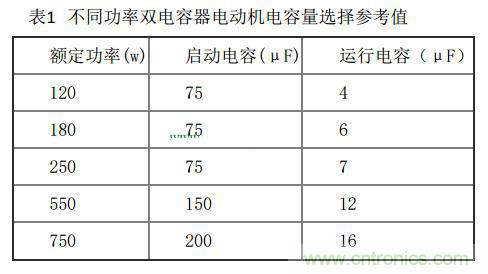

不同功率的雙電容器電動機的電容量選擇參考值如表1所列,供參考。

http://www.glbsdfl.com/art/artinfo/id/80037772
