3.6V輸入、雙路輸出μModule降壓穩壓器以3mm × 4mm小尺寸為每通道提供2A電流

發布時間:2020-09-21 來源:ADI 應用工程師 Brian Lin 責任編輯:wenwei

【導讀】LTM4691是ADI公司一款高效率、雙路輸出降壓型µModule®降壓穩壓器,能夠通過2.25 V至3.6 V輸入電壓為每通道提供2 A連續輸出電流。此開關模式電源采用3 mm × 4 mm × 1.18 mm小型LGA封裝。這個小型封裝中包含開關控制器、功率FET、電感和所有支持元件。每個輸出可通過電阻獨立設置的可編程電壓范圍為0.5 V至2.5 V。

3.6V輸入、雙路輸出µModule降壓穩壓器以3mm × 4mm小尺寸為每通道提供2A電流

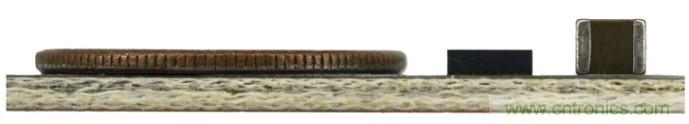

圖1.LTM4691放在一枚硬幣和1210大小的陶瓷電容旁,可以看到它外形纖薄

LTM4691的每路輸出可提供2 A電流,并且只有幾個小電容和電阻。µModule穩壓器包括內部反饋環路補償,可減小額外元件的數量和尺寸。開關頻率默認為2 MHz,沒有任何外部元件或輸入,但可以同步到1 MHz至3 MHz外部時鐘。為盡可能提高反饋環路的性能,只需添加幾個小外部電容就可完成內部補償?shù)沫h(huán)路——從而產生足夠的穩定裕量和出色的瞬態響應性能。其他特性包括PGOOD信號、輸出過壓保護、過熱保護、精密運行閾值和輸出短路保護。

3.6V輸入、雙路輸出µModule降壓穩壓器以3mm × 4mm小尺寸為每通道提供2A電流

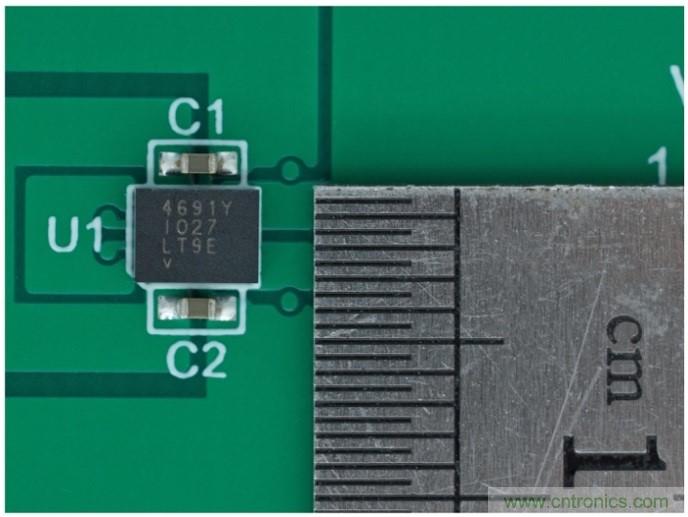

圖2.DC2910A演示板上的小型LTM4691。除了所示的兩個輸入電容,板的背部還裝有輸出電壓設置電阻和多個電容。

使用全陶瓷電容的小型解決方案

圖3顯示緊湊型、全陶瓷電容解決方案的原理圖,它充分利用了LTM4691的內部電路。圖2顯示微型解決方案的照片。圖4、圖5、圖6和圖7顯示DC2910A演示板的熱性能、效率和負載階躍性能。

3.6V輸入、雙路輸出µModule降壓穩壓器以3mm × 4mm小尺寸為每通道提供2A電流

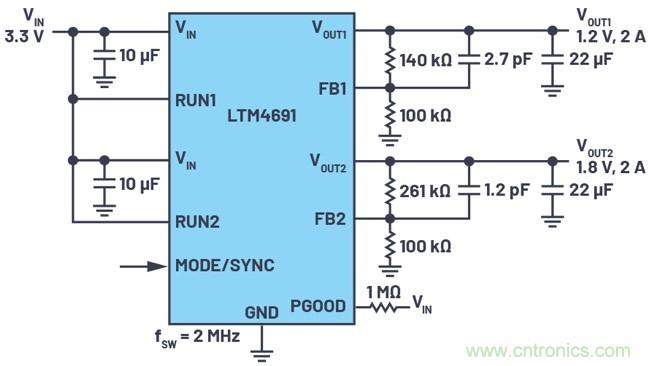

圖3.VIN = 3.3 V、VOUT1 = 1.2 V、VOUT2 = 1.8 V和fSW = 2 MHz的LTM4691設置的簡化原理圖。

3.6V輸入、雙路輸出µModule降壓穩壓器以3mm × 4mm小尺寸為每通道提供2A電流

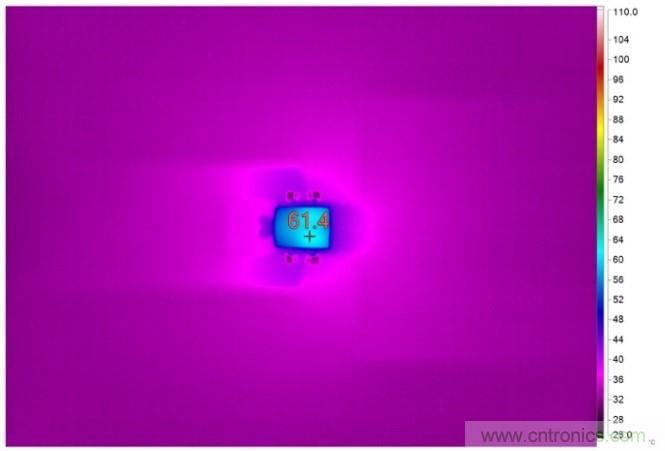

圖4.LTM4691 VIN = 3.3 V、VOUT1 = 1.2 V、VOUT2 = 1.8 V、fSW = 2 MHz、IOUT1 = 2 A、IOUT2 = 2 A以及Ta = 23°C,無強制氣流。

3.6V輸入、雙路輸出µModule降壓穩壓器以3mm × 4mm小尺寸為每通道提供2A電流

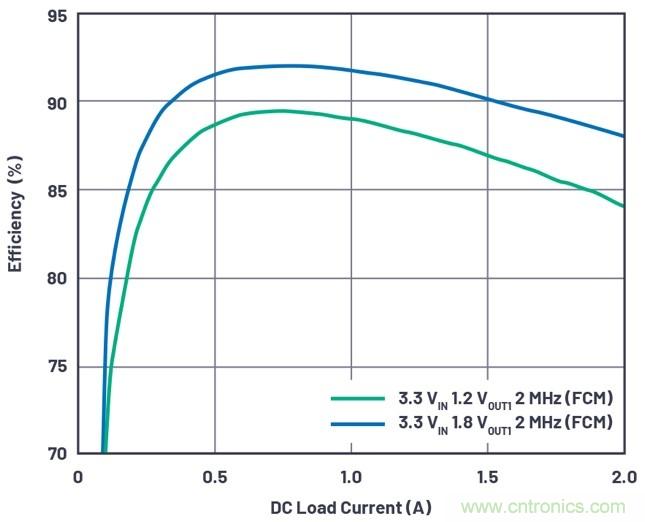

圖5.LTM4691 VIN = 3.3 V、VOUT1 = 1.2 V、VOUT2 = 1.8 V和fSW = 2 MHz的效率曲線

3.6V輸入、雙路輸出µModule降壓穩壓器以3mm × 4mm小尺寸為每通道提供2A電流

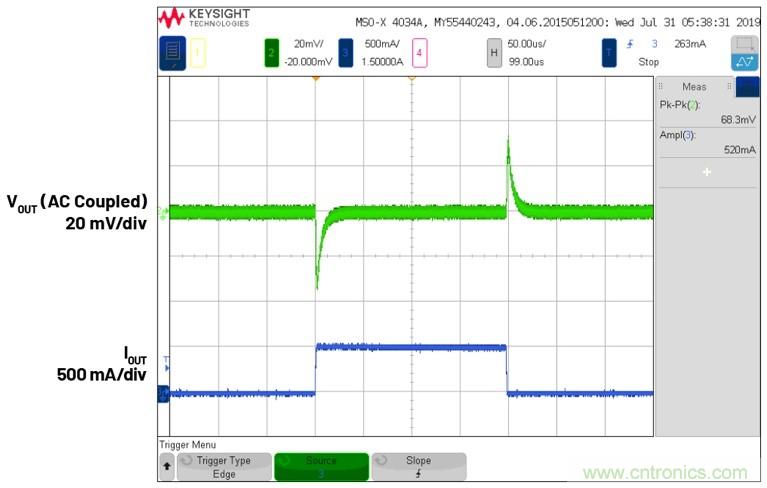

圖6.VIN = 3.3 V、VOUT = 1.2 V和fSW = 2 MHz的負載階躍

3.6V輸入、雙路輸出µModule降壓穩壓器以3mm × 4mm小尺寸為每通道提供2A電流

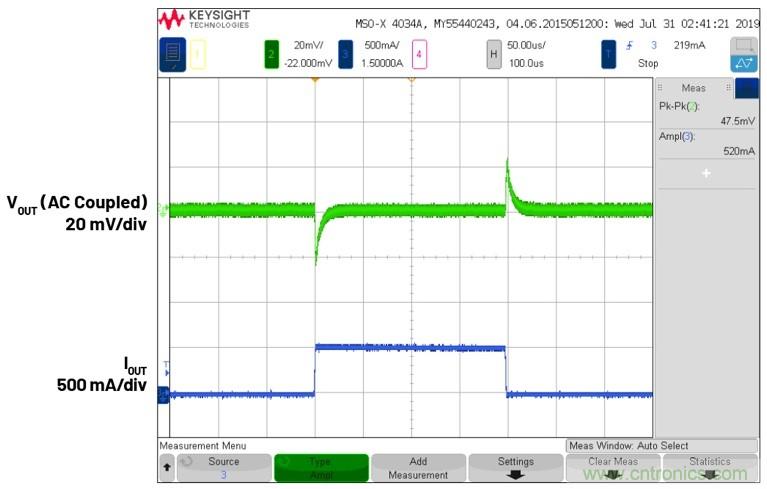

圖7.VIN = 3.3 V、VOUT = 1.8 V和fSW = 2 MHz的負載階躍

結論

ADI公司的LTM4691外形小巧緊湊,適合緊密空間。可以說對于緊湊型設計同樣重要:LTM4691的熱性能和效率很高,可盡量減少對笨重?zé)峋徑庠男枨蟆M瑯樱瑸檫m應微型封裝,并沒有犧牲瞬態響應性能和輸出穩定性。
