【導讀】根據PMBUS 1.3.1版本協議，第二節8.2部分，本文將簡述如何通過VOUT_COMMAND進行動態輸出電壓調節的方法，該方法適用于linear格式的所有PMBUS設備（TPS546C23, TPS546D24和多相控制器）。調壓有幾個步驟，以TPS546C23為例。TPS546C23的調壓實質上是調節其內部的參考電壓（EA_REF）。
1. 確定輸出電壓調壓需求：對于一個750mV典型輸出，設定其調壓需求為15%，即：
2. 由外圍硬件電阻分壓比值，確定內部參考電壓EA_REF的范圍：

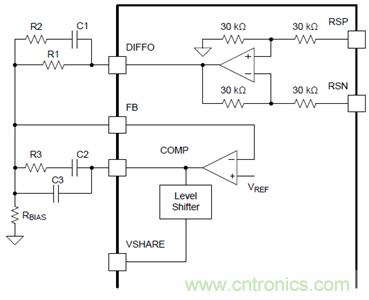

假設為8.5k?，為1.5k?，則比值為0.85。由上式可以確定EA_REF范圍為：
3. 由EA_REF算式，確定VOUT_COMMAND范圍，EA_REF的算式如下，出廠默認設置時，VOUT_SCALE_LOOP為1，VREF_TRIM，STEP_VREF_MARGIN_HIGH×OPERATION[5]和STEP_VREF_MARGIN_LOW×OPERATION[4]為0。一般而言，STEP_VREF_MARGIN_HIGH和STEP_VREF_MARGIN_LOW這兩個寄存器是用來在量產時進行拉偏測試用，預先設定好STEP_VREF_MARGIN_HIGH拉偏上限，STEP_VREF_MARGIN_LOW拉偏下限，在產線上僅需要置位OPERATION寄存器[5]和[4]即可進行拉偏測試，非常簡便。
由算式可知，VOUT_COMMAND的范圍為：
4. 確定VOUT_COMMAND的最小步進值LSB。LSB可由VOUT_MODE(20h)確定。VOUT_MODE在PMBUS的定義中，是一個1 byte的寄存器，地址為20h，用于定義和輸出電壓有關的寄存器值的格式和步進值。

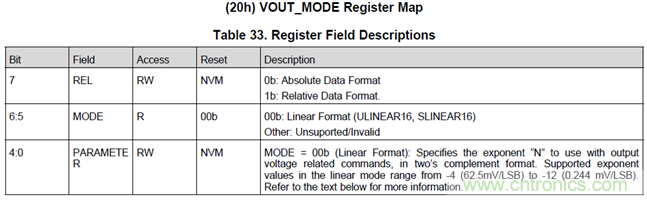

Bit[7]定義數據是相對值還是絕對值（影響過壓和欠壓保護相關值的定義），Bit[6:5]定義數據格式，Bit[4:0]定義步進值指數N。步進值計算方法如下，注意Bit[4:0]為補碼形式，轉化為十進制時需要先轉化為原碼。步進值計算方法為：
例子：以TPS546C23為例，VOUT_MODE=0x17。二進制為：0 00 10111，數據格式為絕對值，Linear格式，步進值指數補碼為10111，首位為1，該值為負數，負數的原碼是補碼取反再+1，為01001，十進制為-9，則步進值為2-9，為0.001953125V，1.953mV。
注：TPS546C23的VOUT_MODE不可更改，為0x17。

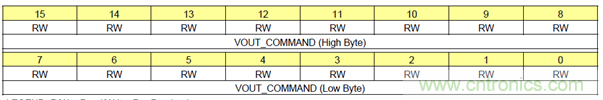

5. 由3~4步的結果確定VOUT_COMMAND寄存器中的值。VOUT_COMMAND寄存器只能存二進制值，所以需要通過3~4步將得到的調壓范圍進行轉化成計算機語言。算式為：
即：計算結果需要取整。
十進制二進制轉化，打開計算器，進入到“programmer”碼農頁面。其中HEX代表16進制(HEXadecimal)，DEC代表十進制(DECimal)，OCT代表八進制(OCTonary)，BIN代表二進制(BINary)。

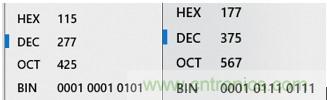

在DEC分別輸入277和375，得到其二進制分別為0001 0001 0101和0001 0111 0111，十六進制為0115h和0177h。
則VOUT_COMMAND的范圍為0115h~0177h。
6. 寫寄存器，用WRITE WORD格式寫入VOUT_COMMAND(21h)，即可完成調壓操作。
備注：
1. VOUT_SCALE_LOOP是用來將VOUT_COMMAND的值和實際輸出電壓進行匹配的，如果外圍FB處已經有分壓電阻，VOUT_SCALE_LOOP可以為1，不需要做改動。
2. 外圍FB引腳有分壓電阻時，VOUT_COMMAND的值將和輸出電壓不相等，而是成一個固定比例系數，該系數由VOUT_SCALE_LOOP×
確定，當VOUT_SCALE_LOOP剛好等于
時，VOUT_COMMAND轉化為10進制等于實際輸出電壓；
確定，當VOUT_SCALE_LOOP剛好等于時，VOUT_COMMAND轉化為10進制等于實際輸出電壓；3. VOUT_TRIM也可用于調壓，但是幅值很小，為-64×1.953mV~63×1.953mV（-125mV~123mV）;
4. VOUT_COMMAND的調壓范圍以數據手冊表格1為準。
