【導讀】CS1615 和 CS1616 是高性能單級可調光離線 AC/DC 控制器。CS1615/16 是一種經濟高效的解決方案，可為可調光 LED 應用提供無與倫比的單燈和并聯燈調光器兼容性性能。CS1615 專為 120 Vac 線電壓應用而設計，CS1616 專為 230 Vac 線電壓應用而設計。
CS1615 和 CS1616 是高性能單級可調光離線 AC/DC 控制器。CS1615/16 是一種經濟高效的解決方案，可為可調光 LED 應用提供無與倫比的單燈和并聯燈調光器兼容性性能。CS1615 專為 120 Vac 線電壓應用而設計，CS1616 專為 230 Vac 線電壓應用而設計。
設計過程
單級電源轉換器系統的設計過程可分為六個電路塊（圖 1）。交流線路電壓經過整流后，通過一個電磁干擾 （EMI） 濾波器來抑制電路在電源線上產生的傳導干擾。然后通過雙模式反激/降壓-升壓轉換器將 EMI 的輸出轉換為所需的 DC 輸出。電源轉換器系統包括柵極偏置、穩態電源和有源鉗位支持電路。
CS1615/16 設計框圖
CS1616/16 可分別使用反激變壓器或降壓-升壓電感器配置為隔離或非隔離拓撲。圖 1 說明了雙模式反激拓撲。CS1615/16 使用初級側控制來調節輸出電流，從而無需光耦合器反饋。
CS1615/16 控制雙模式反激/降壓-升壓以滿足調光器模式下的調光器保持電流要求，并在無調光器模式下提供功率因數校正。圖 2 說明了雙模降壓-升壓拓撲。CS1615/16 通過控制峰值電流來調節輸出電流，以確保每半個線周期實現目標輸出功率充電。雙模式確保 平均輸入電流在調光器后面時大于所需的調光器保持電流，并在不在調光器后面時對線路電流進行整形以提供功率因數校正。
雙模降壓升壓使用匝數比為 1 的變壓器進行仿真。變壓器/電感器的退磁時間由 FBAUX 引腳使用輔助繞組檢測，并用作控制回路的輸入。

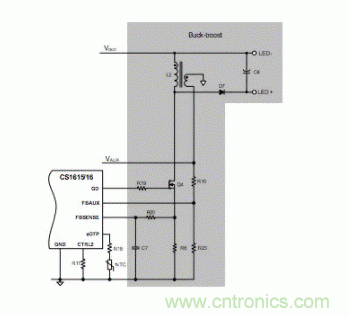

升降壓模型
反激式設計

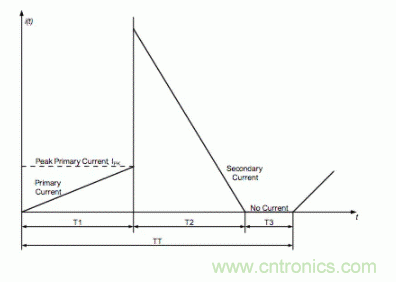

圖 3 是初級和次級繞組電流和開關周期的復合時序圖。反激式設計取決于了解流經功率 FET Q4 的峰值電流 I_PK。
T1、T2、T3、TT時序圖
恒流I_IN（CC）由全亮電源所需的TRIAC保持電流I_hold或調光器電流I_fb中的較大者決定。大多數調光器可以提供 180C 的傳導，但有些調光器在 45?C 之前不會開始傳導。
除初級電感 L_P 外，反激式設計滿足調光模式要求，初級電感 L_P 用于設置 PFC 模式下的所需頻率。PFC 模式頻率分布在產生 EMI 能量的線路峰值電壓處具有局部 值。頻率峰值對稱地位于相角點 25?C 和 155?C 處，并在 AC 線路過零附近下降到 值。通過將 PFC 模式中的頻率設置為低于 75 kHz 的線路電壓峰值，可以獲得 EMI 性能。
