【導讀】調試完后，該電源可以輸出DC11.80V，DC-12.11V，Dc+5.02三路直流電壓源。輸出總功率10W，遺憾的是沒有接入保險絲，別在使用中電源給燒了。利用它重新調試運放結果很好。
1、自制電源的想法起源于前兩天想試試運算放達器，發現電源的-12V偏高，導致運放不能正常工作。
2、原理圖

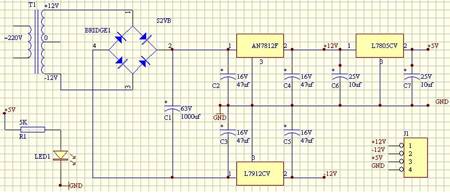

圖1、自制穩壓電路接線圖
說明：(1)、T1是電子市場9塊錢買的10W正負12V變壓器。開始時我從一個壞的計算機電源上拆下一個小小的變壓器，認為可以用，首先發現引腳特別多，分不清哪是初級那是次級，其次我大膽地把一端只有兩個引腳的當做初級線圈接入220V，只是點動接觸一下，屋里空開就跳了。后來才明白，那是所謂的高頻變壓器，工作時把220交流電整流，濾波后，通過高頻開關輸入的。特點時可以實現小體積大功率。給象我一樣的初學者提個醒，碰到這種問題接線小心!果然電子市場買的新的變壓器，才10w!!!那么大個頭!：)
(2)、7812和7912是常用件，但是關于引腳定義挺亂的，總之是對應好就好了。圖2是我做完整理的時候發現的，覺得比較清楚，就摘錄過來。接錯引腳可能導致兩端電壓不對稱，甚至在整流橋后兩端電壓不對稱。其實正確的接線，穩壓效果是很不錯的。

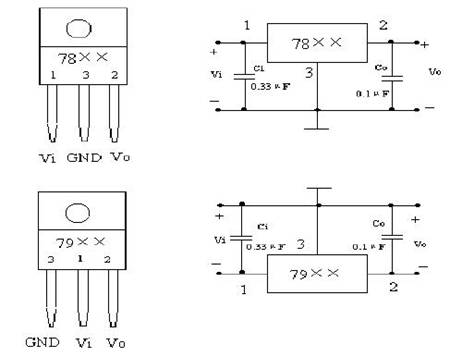

圖2、 78xx和79xx接線圖
(3)、整流橋可以買到的，就一個集成電路，我買的是S2VB20，可以過200VDC,2A電流，反正我的變壓器就是10W的輸出1A不到，足以!
(4)、濾波電容，似乎沒什么講究，有人說從幾百到幾千微法都行，但是要注意耐壓，別被擊穿了。還有，別接反了，0和-12v之間，0接電容正，-12接電容負。我接反了，一個電容冒著煙壞掉了。濾波效果挺好的，不帶負載嘛!也看不出來，以后專門看看這個濾波，什么派型濾波不知有什么特長。用示波器看一條直線!如果不解電容，可以很清楚地看到整流橋后負半軸的波形翻轉上去。加電容后，立即變成一條直線了。
(5)、78xx和79xx的1、2與地之間的電容，有書上講是防止產生高頻自激振蕩和抑止輸入高頻干擾信號，摘錄至此。電容大小也是亂選的，這個不要參考了。
3、結果
調試完后，該電源可以輸出DC11.80V，DC-12.11V，Dc+5.02三路直流電壓源。輸出總功率10W，遺憾的是沒有接入保險絲，別在使用中電源給燒了。利用它重新調試運放結果很好。
