產品特性：
- 從100kHz到26.5GHz的頻率操作范圍
- 支持主機端的LabVIEW圖形化開發和硬件FPGA數字信號處理
- 以5個兼容3U PXI Express的射頻/微波下變頻模塊為基礎
- 五個模塊組可設置成六個主要的工作模式
- 可以實現快速的射頻/微波的頻率轉換
應用范圍：
- 軍事和商業射頻/微波應用的

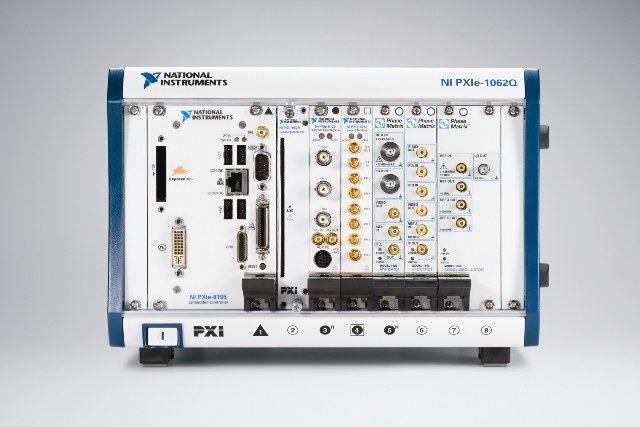

美國國家儀器有限公司（National Instruments，簡稱NI）與BAE Systems公司、Phase Matrix公司于近日共同發布了一款針對軍事和商業射頻/微波應用的、基于PXI平臺的下一代26.5GHz綜合測試儀。這款綜合測試儀通過整合模塊化硬件與平臺軟件來創建用戶自定義的測試測量系統，它屬于虛擬儀器的一個分支。新款綜合測試儀是以5個兼容3U PXI Express的射頻/微波下變頻模塊為基礎而設計的，它擁有從100kHz到26.5GHz的頻率操作范圍。該產品同時使用了NI公司的PXIe機箱、控制器和中頻（IF）數字化儀模塊。另外，它支持主機端的LabVIEW圖形化開發和硬件FPGA數字信號處理。
“通過與NI和Phase Matrix的共同努力，我們成功開發出這款高性能、下一代射頻綜合測試儀，它具有超過26GHz的頻率信號的處理能力。”BAE Systems公司的工程師Robert Wade Lowdermilk同時指出，“PXI Express所提供的數據吞吐量以及控制信號，滿足了射頻/微波應用日益增長的帶寬的需求。通過使用基于FPGA的NI硬件和LabVIEW軟件，我們快速開發出了多個針對不同應用的高性能測試模塊。”
Phase Matrix公司開發的下變頻模塊，包含射頻輸入調節模塊、微波頻段輸入、低頻輸入、本機振蕩器和中頻輸出調節模塊。這五個模塊組可設置成六個主要的工作模式，它們覆蓋了100 kHz 至 2.9 GHz、 2.7 GHz 至26.5 GHz 和 100 kHz 至 26.5 GHz的頻段。這些模塊通過前置選擇濾波器，可以在2.7到26.5GHz的頻率范圍內，對40MHz和120MHz帶寬的輸入信號進行調節。同時，它具有一個10dB步進，0到70dB衰減范圍的程控衰減器。當搭配使用PXI Express數字化儀與控制器的時候，本機振蕩器模塊的切換速度將小于1ms，從而可以實現快速的射頻/微波的頻率轉換。這些模塊組可以選擇工作在21.4MHz的窄帶中頻或者250MHz的高帶寬中頻。另外，這些模塊是被設計為與LabVIEW、NI Modular Toolkit與NI Spectral Measurements Tookit配合使用的。
“Phase Matrix公司的新款PXI下變頻模塊可以用在便攜式綜合儀器測試系統中，它可以完成常規的射頻/微波信號分析功能，或者模擬替換傳統儀器。” Phase Matrix公司高級項目與業務發展副總裁Michael N. Granieri指出，“這些模塊組提供的高效能，符合了下一代射頻和微波測試測量系統的需求。”
新款兼容PXI Express的射頻/微波下變頻模塊完善了，包擴100 MHz 帶寬100MS/s采樣率的雙通道數字化儀PXIe-5122和300 MHz 帶寬2 GS/s 采樣率的數字化儀/示波器模塊PXI-5152等在內的NI射頻與通訊應用開發解決方案。此外，工程師和科學家可以利用直觀的圖形化編程軟件LabVIEW，以及其數字信號處理功能來加快系統開發。
“針對目前主流的商業測試與測量總線技術，PXI Express提供了最高帶寬與最低延時”NI軍工與航天市場開發部經理 Tim Fountain表示，“我們很高興可以與BAE Systems 和 Phase Matrix公司合作來開發一流的測試平臺，它使得PXI Express的強大功能與優秀的性能惠及軍工和商業射頻應用。”
