【導讀】測試儀器自動化省卻了手工操作的重復繁冗，極大提高了操作的便利性。從儀器的手動操作到計算機控制自動化測試，離不開設備儀器的自動化。本文講解的就是示波器中瑞士軍刀一樣的存在——SCPI。
一、儀器自動化的瑞士軍刀 ---SCPI
SCPI：SCPI(Standard Commands for Programmable Instruments,程控儀器標準命令集)是一種建立在現有標準IEEE488.1和IEEE488.2基礎上的標準化儀器編程語言。通過使用標準化的編程信息、儀器響應和數據格式來保證編程環境的兼容性。總體來看分為通用命令和儀器制定的SCPI命令。
SCPI通用命令與儀器的測量無關，主要用來控制重設、自我測試以及狀態操作，并且該組操作以*開始，沒有層次結構。
例如： *IDN可以用來獲取設備的基本信息。
SCPI儀器的特定控制命令用來從事測量、讀取數據以及控制儀器設置等工作。同時，此種命令遵循“樹形結構”，通常由三部分構成：關鍵字、參數和注釋。SCPI命令樹可分為多個子系統，每個子系統由一個根命令和一個或數個層次命令構成，命令格式為：:關鍵字<參數>:關鍵字<參數>:關鍵字<參數>……
例如：:TRIGger:MODE EDGE可以切換觸發方式為邊沿觸發。
二、示波器ZDS2000系列所提供的強大的自動化基礎
1、硬件支持：

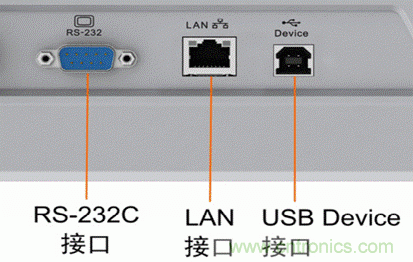

ZDS2000系列示波器在后面板提供了LAN、USB、串口三種硬件接口，滿足用戶不同使用場景下的示波器連接需求。
同時借用Visa庫硬件結構無關特點，能夠非常簡單的實現PC端與示波器的數據通信。
2、命令支持：
ZDS2000系列示波器提供了強大的SCPI命令支持。將ZDS2000系列示波器的功能模塊劃分為12個大功能模塊共計八百余條SCPI指令，涵蓋ZDS2000系列示波器的各個功能點。
三、示波器ZDS2000系列SCPI使用范例

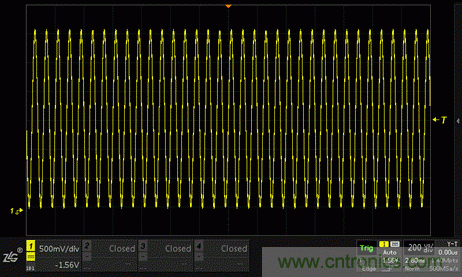

拋磚引玉，簡單的描述一下SCPI的一個應用場景。下圖是一張波形非常密集的情形：
如何將其調整至觀看起來比較清晰的程度呢？
手動操作的過程是：旋動時基旋鈕，直至波形清晰。
而利用SCPI操作只需要一條命令：TIMebase:SCALe 200e-6

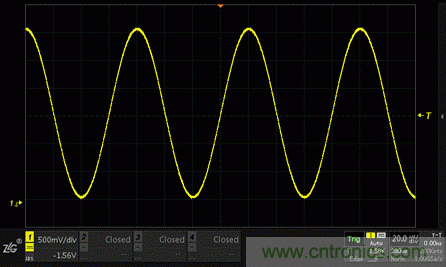

最終顯示效果如下圖所示：
