【導讀】設置信號發生器在特定功率下輸出CW音，根據數學方程，ADC會產生–1 dBFS信號。不過，可以看到–15 dBFS信號！誰消耗了我所有的dB？
很多時候，ADC（模數轉換器）在–1 dBFS時具有額定性能。一些數據手冊給出的失真比滿量程低0.5 dB。無論是比滿量程低1 dB或0.5 dB，如果在滿量程(0 dBFS)下運行ADC輸入，這樣做可防止信號發生削波。臺式RF信號發生器通常以dBm為單位輸出信號。為了在1.7 V p-p滿量程ADC范圍內實現–1 dBFS，信號電平僅需7.6 dBm（基于50 Ω基準阻抗）。不過，這樣做時，ADC的單音FFT輸出顯示為–6.7 dBFS。是什么消耗了所有的dB？
答案顯而易見，即ADC部件。就是ADC的前端網絡。

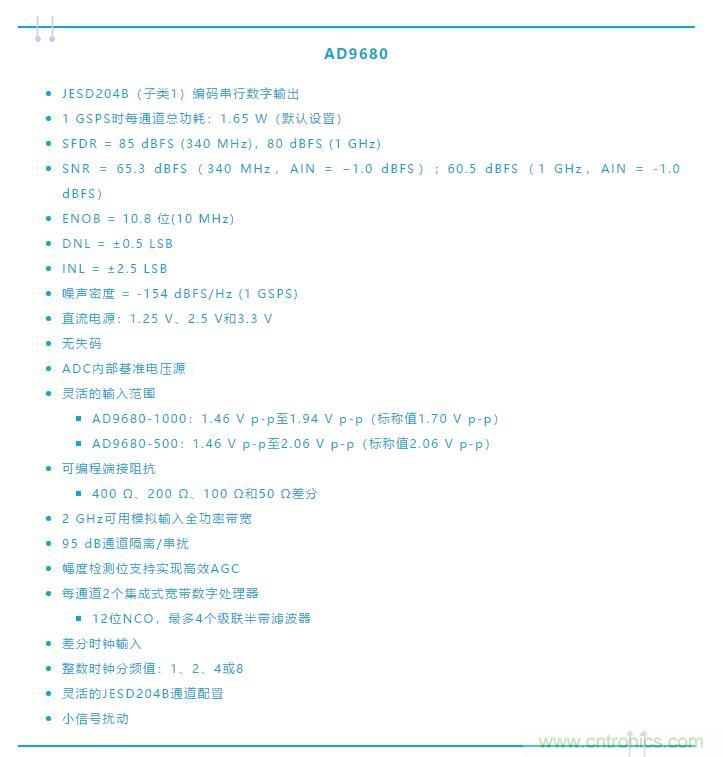

讓我們進一步看看用于ADC AD9680 的默認前端網絡。

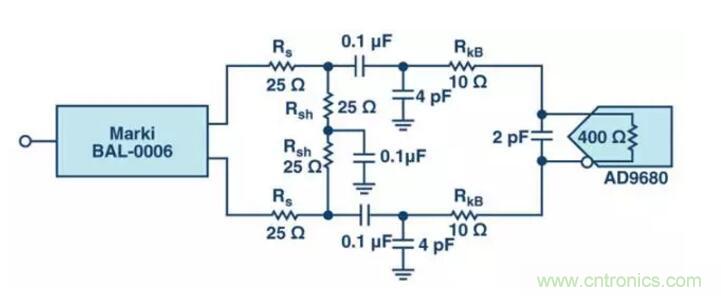

圖1.用于AD9680評估板的默認前端網絡
將單端轉換為差分模式可通過寬帶巴倫BAL-0006SMG實現。簡單看下BAL-0006SMG數據手冊，顯示它具有6 dB插入損耗。繼巴倫之后的匹配網絡（Rs和RSH）添加了另一個6 dB。該匹配網絡需要提供寬帶匹配至巴倫輸出。ADC (RkB)前方的串聯電阻呈現少量插入損耗。該電阻通過降低ADC采樣級到保持級的反沖來提高第三次諧波性能。
因此，讓我們克服相關ADC難題以了解信號發生器獲得–1 dBFS ADC信號時所需功率。50 Ω基準電阻用于以下數學方程。對于1.7 V p-p的默認滿量程電平，–1 dBFS信號為1.515 V p-p。由于10 Ω電阻損耗相當小，我們可以假設該損耗電壓為端接網絡電壓。巴倫端接具有6 dB損耗，因此巴倫的每一側擺幅約為1.515 V的兩倍。這導致單端輸入約為3.03 V p-p。因此，信號發生器須提供對應于約3.03 V p-p或14 dBm的信號。請注意，這不包括帶通濾波器或連接器電纜的插入損耗。因此，再次看下圖1，這次我們通過一些注釋得到圖2。

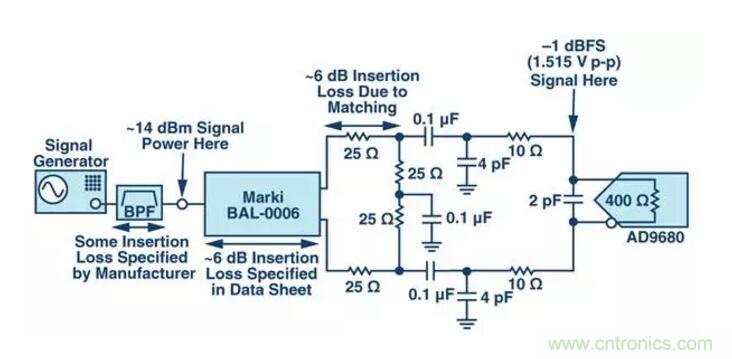

圖2.集成帶通濾波器和信號發生器的前端網絡
再次回到我們的問題上，如果ADC前方的信號發生器旁邊沒有任何干擾，則獲得-1 dBFS ADC信號所需功率為7.6 dBm的前提是正確的?？赡苄杩紤]巴倫?，F(xiàn)在有其它因素（寬帶巴倫、匹配網絡、反沖控制等）會影響插入損耗，從而導致在-6.7 dBFS時產生衰減信號。因此，您可以放心的說“我的前端消耗了所有的dB”。如您所見，數學方程從不會錯。
參考以下等公式：
其中VIN是輸入電壓，而VFS是滿量程電壓
其中Vrms是rms電壓，而V p-p是峰峰值電壓
其中PdBm是信號發生器功率（單位：dBm），Vrms是rms電壓，R是系統阻抗（本例中為50 Ω），P0是1 mW。
（來源：亞德諾半導體）
