【導讀】饋通濾波器，有時候也稱為RF濾波器。這種濾波器外形結構穿心電容器相似，但是會加入鐵氧體磁芯，這種濾波器為了滿足不同場合的要求，這種濾波器一般有五種形式：C型濾波器、LC型濾波器、π型濾波器、T型濾波器、雙T型濾波器。
饋通濾波器，有時候也稱為RF濾波器。這種濾波器外形結構穿心電容器相似，但是會加入鐵氧體磁芯，這種濾波器為了滿足不同場合的要求，這種濾波器一般有五種形式：C型濾波器、LC型濾波器、π型濾波器、T型濾波器、雙T型濾波器。

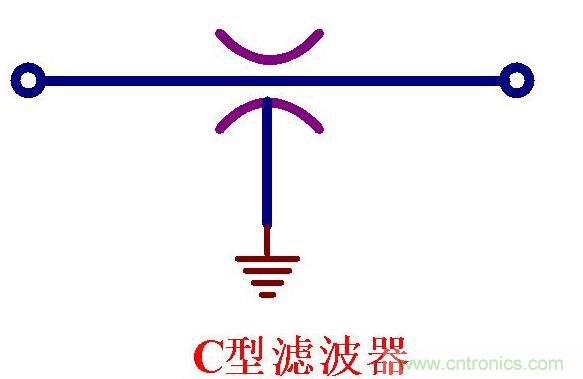

1、C型濾波器
C型濾波器是由三端電容或穿心電容構成，適合于抑制高頻信號。是一種避免高頻對地的噪音干擾的低自感應裝置，成本低廉，適合應用于高阻抗源和高負載的場合。

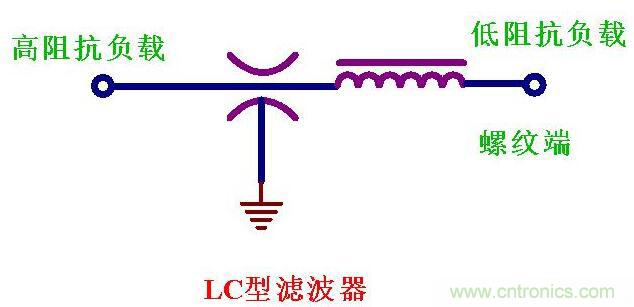

2、LC型濾波器
LC型濾波器是由電感元件和電容元件的饋通濾波器，這種濾波器典型用于帶有低阻抗源和高阻抗負載的電路中，反之亦然。注意：其電感元件應當面向低阻抗源

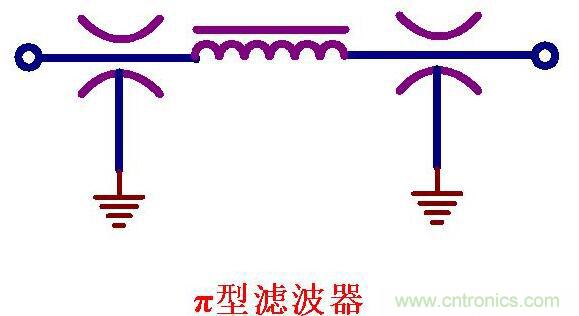

3、π型濾波器
π型濾波器是由兩個電容元件和在兩個電容元件之間的一個電感元件組成，對阻抗源和負載均表現為低阻抗。π型濾波器比C型、LC型結構提供更好的高頻濾波性能

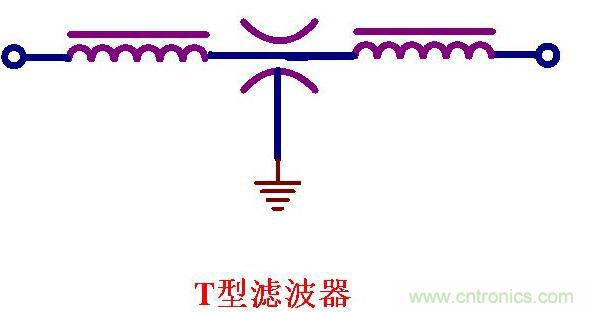

4、T型濾波器
T型濾波器由兩個電感元件和一個電容元件組成。其電路結構表現為從任何一端的輸入均為高阻抗。它和π型濾波結構相似，但沒有π型濾波器應用廣泛，可應用于開關轉換領域

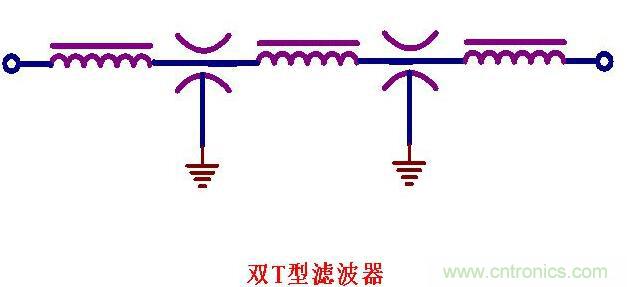

5、雙T濾波器
雙T濾波器是由兩個T型濾波器組成，這是為電路要求較為嚴格的高性能濾波器
值得注意的是：簡單的穿心結構是由內外電極和陶瓷構成的一個（C型）或兩個電容（π型）。這種電容的容量可從10pF，工作電壓可達2000VDC。如下圖是C型的饋通濾波器，這是插件的，但是對于安裝空間狹小時電子產品來說，焊接式的饋通濾波器的利用就顯得尤為重要。
