【導讀】本文為大家分享一款可以像知了一樣叫的叫聲模擬器電路圖，在發出“知了”叫聲的同時，發光二極管也隨之閃爍。大家如果有興趣的話可以自己動手DIY 一個，作為小朋友的玩具，新穎還顯誠意，你說是不是。本文還為大家詳解其工作原理，以及DIY的時候需要選取的元件，供大家參考。
電路概述:

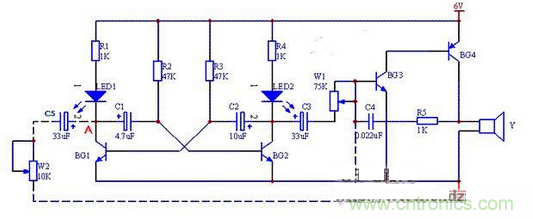

如下圖所示為一種模擬“知了”叫聲的電路，在發出“知了”叫聲的同時，發光二極管也隨之閃爍，可用其來作玩具。
工作原理:
三極管BG1﹑BG2等組成低頻振蕩器，其輸出端B通過電容C3和電位器W1加至BG3管的基極。BG3﹑BG4管等組成一音頻振蕩器，其振蕩頻率由R5﹑C4的數值決定，并受低頻振蕩器輸出電壓的控制。當BG2管由導通變?yōu)榻刂箷r(shí)，VB也由低電平迅速變?yōu)楦唠娖剑@一正跳變脈沖加至BG3管基極﹑發射極之間，使BG3管正偏壓增大，音頻振蕩頻率增高；反之，當BG2管由截止變導通時，使BG3管正偏壓減小，音頻振蕩頻率變低。于是，這一頻率高低變化的音頻信號經揚聲器后，即可發出連續不斷的“知了”聲響。
自己DIY的時候以下元件選擇供參考：
調整R3﹑C2的值可以改變“知了”叫聲的長短，R3的值可在50～100K范圍內選用。
若從BG1管集電極A點通過電容C5和電位器W2后接到BG2管的基極（如圖中虛線所示），電路可發出模擬小雞的叫聲，改變電位器W2的值就可以出現青蛙或救護車報警聲等聲響。
