【導讀】說到“光電傳感器”大家都不會陌生，但是大家去講解或者深入的去介紹下光電傳感器的是如何控制的時候，估計很多童鞋都傻眼了，本文就為大家分析下光電傳感器的控制電路。
光電傳感器是一種能夠?qū)⒖梢?jiàn)光信號轉換為電信號的器件，也可稱為光電器件，主要用于光控開關，光控照明，光控報警領域中，對各種可見光進行控制。

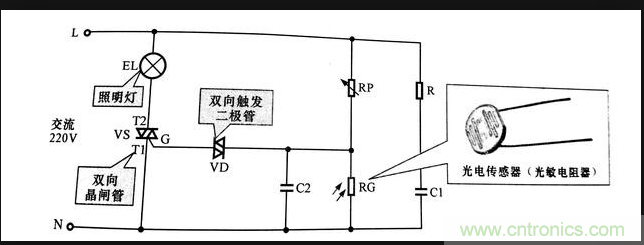

光電傳感器的線路連接圖
從上圖可看出該光電傳感器采用的是光敏電阻器作為光電元件，光敏電阻器是一種對光敏感的元件，其電阻值隨入射光線的強弱發生變化而變化。
當環境光較強時，光電傳感器RG的阻值較小，使可調電阻器RP與光電傳感器RG處的分壓值變低，不能達到雙向觸發二極管VD的觸發電壓值，雙向觸發二極管VD 截止，進而使雙向了晶閘管VS也截止，照明燈EL熄滅。
當環境光較弱時，光電傳感器RG的阻值變大，使可調電阻器RP與光電傳感器RG處的分壓值變高，隨著光照強度的逐漸增強，光電傳感器RG的阻值逐漸變大，當可調電阻器kP與光電傳感器RG處的分壓值達到雙向觸發二個極管VD的觸發電壓時，雙向觸發二極管VD導通，進而觸發雙向品閘管VS也導通，照明燈EL點亮。
