【導讀】在電子系統設計中，電感作為三大無源元件之一，其選型直接影響電路性能和成本結構。根據工作頻率特性的不同，電感主要分為高頻電感與低頻電感兩大陣營，它們?cè)谖锢硖匦浴⒉牧线x擇和應用場景上存在本質差異。高頻電感通常工作在MHz至GHz頻率范圍，采用特殊結構和材料以最小化電阻、電容和耦合效應，確保高頻信號傳輸效率；而低頻電感則針對kHz至低MHz應用，更注重電感值準確性和成本控制。
從智能手機的微型01005電感到電動汽車的77GHz雷達濾波，這些看不見的電子元件決定了現代電子設備的性能邊界與可靠性極限。
在電子系統設計中，電感作為三大無源元件之一，其選型直接影響電路性能和成本結構。根據工作頻率特性的不同，電感主要分為高頻電感與低頻電感兩大陣營，它們?cè)谖锢硖匦浴⒉牧线x擇和應用場景上存在本質差異。高頻電感通常工作在MHz至GHz頻率范圍，采用特殊結構和材料以最小化電阻、電容和耦合效應，確保高頻信號傳輸效率；而低頻電感則針對kHz至低MHz應用，更注重電感值準確性和成本控制。
隨著5G通信、自動駕駛和物聯網技術的迅猛發展，全球高頻電感市場正以年復合增長率11.2% 的速度擴張，而成本敏感型應用則繼續依賴低頻電感解決方案，形成千億級市場的雙軌并行發展格局。
一、 定義與工作原理
高頻電感與低頻電感的本質差異源于其設計的頻率響應特性。高頻電感專為MHz至GHz頻段優化，其設計核心在于控制趨膚效應和介質損耗，確保在高頻環境下保持穩定的感抗特性。
低頻電感則主要服務于kHz至低MHz范圍的應用，其設計更關注在低頻段實現精確的電感值和高電流承載能力，對高頻特性的考量相對寬松。
在電磁原理層面，所有電感都遵循法拉第電磁感應定律。當電流通過導線時產生磁場，變化磁場又感應出阻礙電流變化的電動勢。但高頻電流在導體中的分布呈現趨膚效應——電流密度從導體表面向中心按指數衰減，導致有效截面積減小，電阻增加。
為克服這一挑戰，高頻電感采用三維繞線結構、低溫共燒陶瓷（LTCC）工藝以及鐵硅鋁磁粉芯等特殊材料，使磁導率在-40℃~150℃溫區內波動小于3%。
低頻電感則利用長線圈結構和鐵氧體磁芯，在成本可控前提下提供穩定的電感值。其磁芯損耗在低頻環境下可忽略，但頻率升高時損耗呈指數增長。
二、核心差異對比
高頻電感與低頻電感的差異不僅體現在工作頻段上，更深入到材料科學、制造工藝和性能參數等維度。
感值范圍與精度控制：高頻電感通常實現納亨級（nH） 感值，典型范圍為6.8NH～330NH，其中100NH以下可輕松實現±5%的精度控制。低頻電感則覆蓋微亨級（μH） 感值，最高可達100uH，但精度僅為±10%-±20%。
自諧振頻率（SRF） 是高頻電感的關鍵指標，指電感因寄生電容影響開始呈現容性的臨界點。優質高頻電感的SRF需遠高于工作頻率——77GHz車用雷達要求SRF>154GHz。而低頻電感的SRF通常低于10MHz，無法滿足高頻應用需求。
損耗機制方面，高頻電感需應對渦流損耗、磁滯損耗和介電損耗等多種損耗機制。采用利茲線繞制的電感在2MHz下?lián)p耗可降低60%，Q值（品質因數）可達120以上。
低頻電感主要考慮銅損和磁芯飽和，其Q值通常在20-50之間。

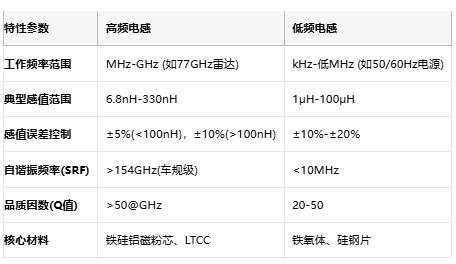

表：高頻電感與低頻電感關鍵參數對比
三、 應用場景分析
高頻電感和低頻電感在應用版圖上形成明確分工，分別服務于不同的技術領域和產品形態。
高頻電感已成為射頻前端和高速數字系統的核心元件。在5G智能手機中，01005封裝的微型高頻電感（尺寸僅0.4×0.2mm）使多天線陣列設計成為可能；77GHz汽車?yán)走_(dá)依賴SRF>160GHz的LTCC電感實現EMI濾波，將雷達誤檢率從1.5%降至0.2%。
無線通信基站中的高頻電感承擔阻抗匹配和濾波任務，6GHz頻段的帶通濾波器采用Q值>35的3D TSV電感，實現15%的連續線性中心頻率調諧8。
工業級高頻應用如感應加熱（IH）系統采用零電流軟開關（ZCS） 諧振逆變器，配合多諧振拓?fù)鋵?shí)現98%以上的能量轉換效率。
低頻電感則主導能量轉換和電源管理領域。在服務器電源中，采用鐵硅鋁磁粉芯的功率電感（10μH）配合銅箔繞組，直流阻抗僅2mΩ，能將300mV紋波電壓壓縮至30mV。
家電領域的電機驅動和電源變壓器依賴大感值低頻電感（100uH級別），其長線圈結構提供高電感值同時保持成本優勢。
音頻設備中的低頻電感則用于模擬信號處理，其±20%的感值誤差在音頻頻段內影響可控10。
四、成本與選型要?jiǎng)t
電感選型需在電氣性能、物理特性和成本結構間尋求平衡，高頻與低頻電感的經濟模型差異顯著。
高頻電感成本溢價源于材料成本和工藝復雜度。01005高頻片狀電感（0.4×0.2mm）單價達0201型號的2倍，但其原材料成本僅為后者的30%，溢價主要來自良率控制（<60%）和專利壁壘9。車規級77GHz濾波電感需通過AEC-Q200認證，驗證成本占售價15%-20%7。
低頻電感成本優勢體現在規模化生產和成熟工藝。繞線式功率電感采用自動化繞線技術，大批量生產時邊際成本趨近原材料成本。
選型核心準則
●頻率匹配優先：工作頻率應低于電感SRF的70%，77GHz雷達需選SRF>160GHz的電感
●溫升電流裕量：溫升電流指標需高于工作電流有效值的1.3倍，服務器電源52A輸出需選I_rms≥52A型號3
●車規級驗證：AEC-Q200認證需包含-高頻循環應力測試（77GHz，500小時感值漂移<±1%）
-機械振動耦合測試（20G隨機振動）
-EMC驗證（CISPR 25 Class 5）
●高頻損耗控制：2MHz以上優選利茲線繞組，損耗比常規繞組低60%3
●空間約束：消費電子優先選疊層貼片電感，01005封裝比0201體積小40%，重量輕50%
成本優化策略：在滿足性能前提下，多頻段系統可采用智能可調電感模組，通過MEMS開關動態調節感值（±15%），減少元件數量。非關鍵電路可選用±20%誤差的低頻電感降低成本。
五、頭部原廠分析
全球電感市場呈現日系廠商技術領先、中國廠商快速追趕的競爭格局。高頻電感領域技術壁壘高，Murata（村田）占據全球50% 以上的01005電感市場份額。
TDK 在車規級高頻電感優勢顯著，其LTCC工藝實現SRF>160GHz，插入損耗<0.3dB@77GHz。太陽誘電則專注高Q值射頻電感，8GHz頻率下Q值達35（4.8nH產品）。
中國順絡電子已實現0201高頻電感量產，麥捷科技通過國家02專項支持突破01005技術。平尚科技專注車規電感，其AEC-Q200認證產品已進入比亞迪供應鏈。
低頻電感市場更為分散，Vishay 在功率電感領域占據優勢，其鐵硅鋁磁粉芯電感在100kHz工況下?lián)p耗較鐵氧體低40%3。Chilisin（奇力新）的繞線電感成本比日系品牌低30%，在消費電子領域份額持續擴大。

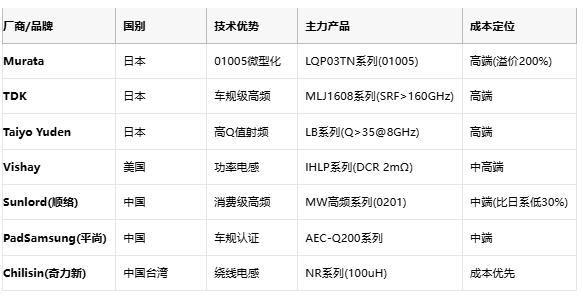

表：全球電感頭部原廠競爭力矩陣
六、未來趨勢
電感技術正向高頻化、集成化和智能化三個維度演進。隨著5G-A和6G技術發展，3.5GHz以上頻段對高頻電感需求激增，120GHz超高頻雷達將推動氮化鎵（GaN）基板電感商業化，其1300W/m·K的熱導率可解決高頻散熱難題7。
異構集成成為突破物理極限的新路徑。通過TSV硅通孔技術實現的3D嵌入式電感，可與CMOS和MEMS組件異質集成，在保持Q值>35的同時將尺寸縮減至5.5×15μm8。
數字控制可調電感技術正在興起，集成MEMS開關與數字接口的電感模組能通過MCU動態調節感值（±15%），適配多頻段雷達濾波需求7。
成本下探方面，中國廠商通過材料創新（銀鈀電極替代金電極）和工藝改進（低溫共燒陶瓷流延成型）將01005電感成本壓縮至Murata的60%，預計2026年實現價格突破9。
在環保要求驅動下，無鉛化焊接兼容性和RoHS 3.0認證已成為電感標配，新型生物可降解磁芯材料處于實驗室驗證階段，有望2030年前商用。
電感技術的選擇已超越了單純的元件選型，成為系統級設計戰略的關鍵一環。汽車?yán)走_(dá)設計者選擇160GHz SRF的高頻電感，將誤檢率控制在0.2%以內；智能手機工程師采用01005微型電感，在8核處理器中塞入更多射頻前端元件卻不增加機身厚度79。
當工程師在選型手冊上勾選特定型號的電感時，他們實際是在電路性能、系統成本和產品可靠性之間做出權衡——高頻電感以技術溢價換取頻率優勢，低頻電感則以規模經濟守護基礎電子需求。這種分工協作的產業格局，恰是電子工業精密運行的基礎保障。
