【導讀】射頻濾波器作為通信系統的“信號守門人”，正經歷前所未有的技術躍遷。2024年，隨著信維通信獲得“帶寬可調的緊湊型帶通濾波器”專利授權（CN221885347U），行業迎來突破性進展——該技術通過微帶線與變容二極管的創新組合，實現了帶寬靈活調節與尺寸縮減的雙重突破1。與此同時，貴陽信絡電子推出的275MHz帶通濾波器（CN119171041A）尺寸僅20×10×5mm，較傳統設計縮小30%，為物聯網設備與微型基站提供了關鍵支撐7。這些創新標志著射頻前端正從固定功能元件向智能化、微型化方向加速演進。
射頻濾波器作為通信系統的“信號守門人”，正經歷前所未有的技術躍遷。2024年，隨著信維通信獲得“帶寬可調的緊湊型帶通濾波器”專利授權（CN221885347U），行業迎來突破性進展——該技術通過微帶線與變容二極管的創新組合，實現了帶寬靈活調節與尺寸縮減的雙重突破。與此同時，貴陽信絡電子推出的275MHz帶通濾波器（CN119171041A）尺寸僅20×10×5mm，較傳統設計縮小30%，為物聯網設備與微型基站提供了關鍵支撐7。這些創新標志著射頻前端正從固定功能元件向智能化、微型化方向加速演進。
一、技術創新：從可調帶寬到三維集成
1. 可調帶寬架構突破
信維通信的專利技術采用平行三線拓撲結構，通過優化微帶線布局和變容二極管控制，實現三大核心優勢：
● 動態頻率響應：帶寬調諧范圍擴大40%，可適配5G多頻段切換需求
● 帶外抑制提升：在2.4GHz頻點串擾抑制達-30dB，優于傳統設計10dB以上
● 結構緊湊化：面積縮減至常規方案的75%，破解了可調濾波器體積臃腫難題1
2. 三維集成工藝進階
先進封裝技術正推動濾波器向芯片級尺寸演進：
● 硅通孔(TSV)技術：西安電子科技大學基于Circle-SIW設計，在硅襯底上實現17.96GHz帶通濾波器，面積僅0.36λg2，插損低至0.29dB
● 多層堆疊架構：新型專利采用“第一素體+第二素體”垂直堆疊，通過銅柱凸點互聯，較平面布局節省50%投影面積
● MEMS制造工藝：貴陽信絡利用激光刻蝕技術實現±5μm電極精度，保障275MHz濾波器批量一致性

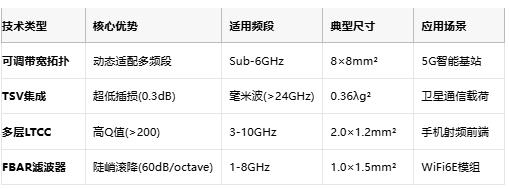

主流緊湊型濾波器技術路線對比
二、5G基站：小型化與高頻化的主戰場
隨著全球5G部署加速，基站濾波器迎來性能與尺寸的雙重挑戰：
● 大規模MIMO驅動：單基站濾波器需求從32通道增至64/128通道，要求元件體積縮減40%以上
● 毫米波頻段普及：26/28GHz濾波器插損需<1.0dB，傳統金屬腔體難以滿足
● 混合架構趨勢：Sub-6GHz與毫米波雙?；拘鑼拵V波器支持800MHz瞬時帶寬
主流技術路線中，低溫共燒陶瓷(LTCC) 和陶瓷介質諧振器占據主導：
● 村田制作所LTCC濾波器實現3.5GHz頻段尺寸僅2.0×1.2mm2，支持FR1全頻段
● 華為聯合中電26所開發的介質濾波器，在3.6-4.9GHz范圍內駐波比<1.25，功率容量提升至200W
● 2024年全球5G基站濾波器市場規模超180億元，中國占比達35%
三、應用場景：從消費電子到空天通信
1. 智能終端微型化
● 智能手機射頻前端密度持續提升：
● 四工器集成：BAW濾波器與雙工器堆疊封裝，在4×4mm面積內支持16頻段
● WiFi7適配：TDK最新薄膜濾波器支持5.8/6.4GHz雙頻，帶外抑制>55dB
● 損耗控制：射頻鏈路插損每降低0.1dB，手機續航延長約30分鐘
2. 衛星與國防應用
● 高頻段小型濾波器成為空天系統核心：
● 低軌衛星載荷：西安電子科技大學TSV濾波器在40GHz頻段實現0.85dB插損，滿足星間鏈路需求
● 抗輻照設計：氮化鋁陶瓷基板結合金鈀電極，保障-55℃~125℃全溫區性能穩定
● 雷達導引頭：K&L Microwave的C波段濾波器體積<1cm3，耐受20G振動沖擊
四、未來趨勢：AI驅動與材料革命
1. 智能化設計范式
● AI輔助優化：Ansys HFSS集成機器學習算法，濾波器設計周期從6周縮短至72小時
● 參數自校正：基于MCU的實時頻率補償技術，溫漂系數降至±5ppm/℃
● 可編程架構：Mini-Circuits推出軟件定義濾波器，支持0.1秒內切換2-6GHz通帶
2. 新材料突破
● 氮化鎵襯底：Q值提升至5000，適用于40GHz以上毫米波系統6
● 低溫共燒陶瓷：介電常數調控范圍擴展至5-100，滿足Sub-6GHz定制化需求
● 碳化硅封裝：熱導率提升3倍，功率密度達傳統金屬腔體的5倍
3. 多功能集成模組
射頻前端模塊化已成必然趨勢：
通過異質集成技術，2025年單模塊將整合16通道濾波與波束賦形功能，面積控制在25×25mm2內。
當一顆TSV濾波器在40GHz頻段實現0.29dB的超低損耗，當可調帶寬專利破解5G多頻段適配難題——射頻世界正在毫米尺度上重構通信邊界。
從信維通信的可調帶寬拓撲到西安電子的TSV集成工藝，緊湊型濾波器已從基礎元件進化為系統級解決方案。隨著AI設計與寬帶隙半導體的深度融合，新一代濾波器將在三個維度持續突破：尺寸極限（<0.1λg2）、頻率邊界（邁向THz頻段）、功能集成（濾波-放大-開關三合一）。在5G-A與6G浪潮下，這些“信號守門人”正成為新基建與空天信息系統的戰略支點。
