鉭電容技術全景解析:從納米級介質到AI服務器供電革命

發布時間:2025-07-04 責任編輯:lina

【導讀】鉭電容以五氧化二鉭(Ta?O?)介質層為核心,通過高純度鉭粉燒結形成多孔陽極基體,經電化學氧化生成僅0.5-1nm的絕緣介質層,再覆蓋二氧化錳或聚合物陰極構成電荷存儲體系16。其介電常數達27,遠超鋁電解電容的8-10,賦予其超高容量密度(200μF/mm3)、低ESR(最低0.05Ω)及寬溫穩定性(-55℃~125℃容差±5%)。在AI服務器、植入醫療設備等場景中,鉭電容憑借納米級介質控制與固態結構,成為高可靠電子系統的“能量心臟”。


鉭電容以五氧化二鉭(Ta?O?)介質層為核心,通過高純度鉭粉燒結形成多孔陽極基體,經電化學氧化生成僅0.5-1nm的絕緣介質層,再覆蓋二氧化錳或聚合物陰極構成電荷存儲體系16。其介電常數達27,遠超鋁電解電容的8-10,賦予其超高容量密度(200μF/mm3)、低ESR(最低0.05Ω)及寬溫穩定性(-55℃~125℃容差±5%)。在AI服務器、植入醫療設備等場景中,鉭電容憑借納米級介質控制與固態結構,成為高可靠電子系統的“能量心臟”。


鉭電容技術全景解析:從納米級介質到AI服務器供電革命


一、核心原理與結構優勢


1. 納米介質層的能量存儲機制

鉭電容陽極經高溫燒結形成海綿狀多孔結構,表面積提升50-100倍,電化學氧化生成的Ta?O?介質層厚度不足1nm,介電強度卻達600kV/mm,為鋁電解介質的3倍。當電壓施加時,電荷密集存儲于介質界面,配合PEDOT(聚3,4-乙烯二氧噻吩)等聚合物陰極,漏電流可低至0.01CV(100μF型號<1μA)。例如心臟起搏器采用47μF鉭電容,實現10年待機漏耗控制。


2. 四大核心優勢定義技術壁壘


●體積效率:0402封裝(1mm3)實現22μF/10V容量,較同規格MLCC提升10倍;

●高頻響應:100kHz下阻抗衰減僅5%,服務器主板采用10μF/2.5V鉭電容陣列可瞬時提供50A電流;

●壽命與可靠性:美軍試驗中,AVX/KEMET鉭電容模擬運行100萬小時僅1次失效(等效114年);

●環境耐受:軍規型號(如KEMET T495)耐沖擊50000g,用于導彈制導系統。


二、鉭電容與陶瓷電容的性能對決

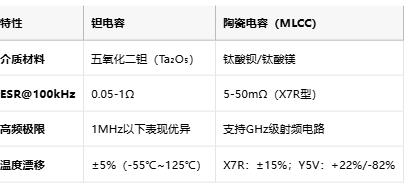

1. 材料與頻率響應的本質差異


鉭電容技術全景解析:從納米級介質到AI服務器供電革命


設計影響:

●鉭電容:CPU供電去耦首選,但10MHz時ESR升至200mΩ,需并聯MLCC優化紋波3;

●陶瓷電容:5G基站射頻模塊優選,插損<0.2dB@6GHz,但容值隨電壓變化顯著(如50V型號在20V時容值衰減40%)。


2. 失效機制與設計陷阱


●鉭電容:電壓敏感性強,50V額定型號實際工作需≤35V,且需串聯電阻限制浪涌電流(1Ω/A規則);反接或過壓易引發熱失控(錳陰極型閾值200℃)16;

●陶瓷電容:PCB彎曲或振動易致介質層開裂,失效表現為容值漂移或開路。


三、應用場景深度適配


1. 超可靠場景:軍工與醫療

●植入醫療設備:依賴22μF/4V超薄鉭電容(漏電流<0.5μA),厚度0.8mm,延長設備續航;

●航天/導彈:振華新云軍規鉭電容采用鈀銀電極與玻璃密封工藝,自主可控率超90%。


2. 高性能計算與通信

●AI服務器:英偉達GB200采用Vishay vPolyTan聚合物鉭電容,漏電流僅鋁聚合物的1/5(同規格33μF型號:12μA vs 66μA);

●5G基站:平尚科技混合陣列方案,鉭電容(儲能)與MLCC(高頻濾波)集成封裝,體積縮減30%,紋波從80mV降至20mV。


3. 新能源汽車電子

●BMS系統:鉭電容(如TCJ107M016R)通過150℃/1000小時老化測試,漏電流<1μA,用于SOC估算電路3;

●OBC模塊:KEMET聚合物鉭電容耐壓達80%額定值,支持快充高頻切換。


四、成本與選型要則

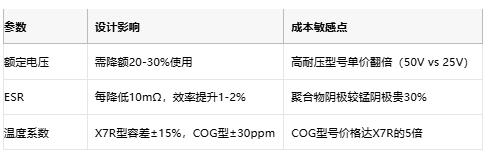

1. 參數關聯與成本杠桿


鉭電容技術全景解析:從納米級介質到AI服務器供電革命


成本構成:

●原材料占比:鉭粉(40%)+陰極材料(25%)+封裝(20%);

●國產替代:風華高科100μF/16V鉭電容單價¥1.5,僅為AVX同規格(¥4.0)的37.5%。


2. 選型避坑鐵律

●電壓冗余:工作電壓≤70%額定值,避免浪涌擊穿;

●高頻場景混合設計:鉭電容并聯MLCC(如10μF鉭+100nF X7R),覆蓋全頻段濾波;

●國產替代路徑:消費電子可選風華高科;軍工/車規首選振華新云、KEMET。


五、頭部原廠全維對比:性能、成本與供應韌性

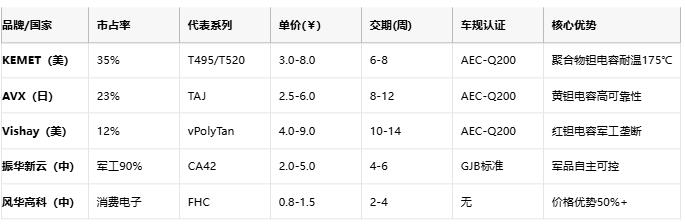

國際與國內品牌技術商業化能力對比


鉭電容技術全景解析:從納米級介質到AI服務器供電革命


數據來源:行業報告(2024-2025)510,單價為1k pcs報價


供應鏈風險提示:

●進口品牌交期長達8-14周,缺貨期價格漲幅超50%;

●國產交期穩定在4周內,但車規認證覆蓋率不足10%(2025年目標25%)。


六、選型策略:場景化決策指南


1. 超可靠場景(軍工/醫療):

●首選Vishay紅鉭或振華新云,耐沖擊≥50000g,失效率<0.1ppm;

●避免成本妥協,民用型號失效率差距達10倍以上。


2. 高性能計算(AI服務器/5G):

●采用KEMET聚合物鉭電容,ESR<50mΩ,支持50A瞬態電流;

●并聯0201封裝MLCC(如平尚科技方案),抑制高頻紋波。


3. 成本敏感型(消費電子/家電):

●選用風華高科FHC系列,單價控制在¥1.0以內,DCR放寬至200mΩ;

●通過電壓降額設計(如5V電路選10V型號)補償可靠性。


結語:技術演進與國產化機遇


鉭電容技術正向三維多孔結構(比容500μF/mm3)與自修復介質層(壽命延長5倍)突破。國產廠商在消費電子領域產能占全球65%,但高端市場仍被KEMET、AVX壟斷。破局需攻克三大關卡:納米鉭粉提純(純度>99.99%)、聚合物陰極合成工藝、AEC-Q200認證體系——這將是中國鉭電容產業從“量大”到“質強”的關鍵一躍。
