功率電感器核心技術解析:原理、選型策略與全球品牌競爭力圖譜

發布時間:2025-07-04 責任編輯:lina

【導讀】功率電感器作為電力電子系統的核心無源元件,通過導體繞制磁芯構成閉合回路,在電流通過時儲存磁能并抑制電流突變。其基礎原理遵循法拉第電磁感應定律:當電流變化時,磁通量的改變將產生自感電動勢,阻礙電流變化,從而平滑輸出電流、濾除高頻噪聲并提升系統效率。在現代電子設備中,功率電感器已成為電源轉換、信號濾波和能量存儲不可或缺的組成部分。


功率電感器作為電力電子系統的核心無源元件,通過導體繞制磁芯構成閉合回路,在電流通過時儲存磁能并抑制電流突變。其基礎原理遵循法拉第電磁感應定律:當電流變化時,磁通量的改變將產生自感電動勢,阻礙電流變化,從而平滑輸出電流、濾除高頻噪聲并提升系統效率。在現代電子設備中,功率電感器已成為電源轉換、信號濾波和能量存儲不可或缺的組成部分。

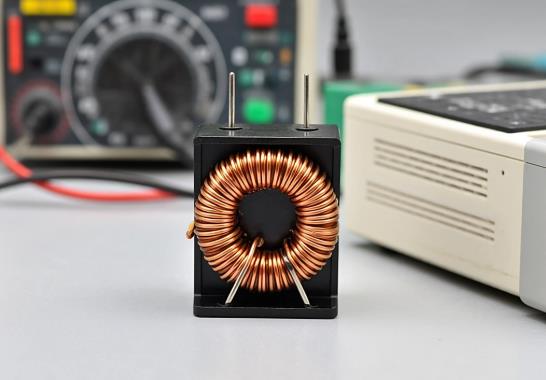

功率電感器核心技術解析:原理、選型策略與全球品牌競爭力圖譜


一、核心原理與特性優勢


1. 能量存儲與噪聲抑制機理

功率電感器利用磁芯材料的高磁導率特性(如鐵氧體、金屬復合物)增強磁場儲能密度。當DC-DC轉換器的開關管導通時,電感器儲存能量;開關管關斷時,釋放能量維持負載電流,從而降低輸出紋波。例如,在500kHz開關頻率的12V轉5V/5A降壓電路中,優質功率電感可將輸出紋波抑制至20mVpp以下,較普通型號提升30%穩定性。


2. 四大核心優勢驅動技術普及

●高效率:低直流電阻(DCR)減少銅損,如TDK的CLT32系列DCR低至0.39mΩ(17nH型號),轉換效率可達97%;

●小型化:疊層工藝實現微型封裝,如Murata的LQH系列尺寸僅2.0×1.25mm,適用于TWS耳機等超薄設備;

●高溫耐受:車規級產品工作溫度達150-165℃(如太陽誘電LAXH系列),適應引擎艙環境;

●成本優化:國產化推動單價降至進口的40%,如順絡電子CLF系列在消費電子領域快速普及。


二、應用場景與技術需求分化


不同應用場景對功率電感的關鍵參數提出差異化要求:


1. 汽車電子:AEC-Q200認證為門檻,耐溫需≥150℃,飽和電流要求高(如KEMET MPXV系列支持90A)。應用于ADAS電源、引擎控制單元(ECU)時,需兼具低電磁干擾(EMI)特性。

2. 智能手機:優先考慮尺寸與效率,多選用2.2-10μH疊層電感,厚度≤1mm,Q值>15@1MHz。

3. 工業電源:側重高可靠性,要求使用壽命>10年,失效率<0.1ppm,如Bourns SRP系列通過1000小時85℃/85%RH嚴苛測試。


典型應用案例:太陽誘電LAXH6060在混合動力車DC-DC轉換器中,以13.5A飽和電流(1μH)支持150℃連續運行,金屬封裝散熱效率提升40%。


三、成本與選型要則:參數關聯與成本杠桿


1. 核心選型參數關聯設計目標


功率電感器核心技術解析:原理、選型策略與全球品牌競爭力圖譜

注:DCR每降低0.1mΩ,1A電流下年省電約0.88kWh,但成本增加15%-20%。


2. 成本構成與降本路徑

●原材料占比:磁芯材料(40%)+銅線(30%)+封裝(20%);

●國產替代降本:同規格風華高科FHP系列單價¥1.2,僅為TDK SLF系列(¥3.0)的40%;

●工藝創新:TDK CLT32采用無焊點實心銅線圈,減少加工步驟降低15%成本。


四、頭部原廠全維度對比:性能、成本與供應韌性

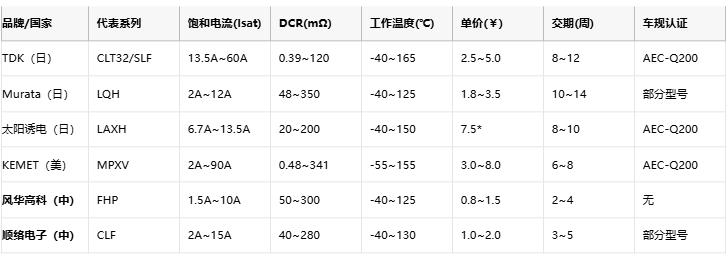

下表對比全球主流品牌的技術與商業化能力:


功率電感器核心技術解析:原理、選型策略與全球品牌競爭力圖譜

*太陽誘電LAXH單價約合人民幣7.5元(150日元);風華高科數據源自市場調研。


供應鏈風險提示:

●進口品牌交期長達8-14周,短缺期可能翻倍;

●國產交期穩定在4周內,且支持加急產能。


五、選型策略:場景化決策樹


1. 高性能場景(車載/工業):

●首選TDK CLT32、KEMET MPXV,Isat>20A,165℃耐受;

●成本允許時避免國產替代,失效率差距達0.1ppm vs 10ppm。


2. 成本敏感場景(消費電子/家電):

●采用風華高科FHP、順絡CLF,DCR放寬至200mΩ以上;

●通過冗余設計(如并聯電感)補償性能差距3。


3. 混合降本策略:

●關鍵路徑用TDK(如CPU供電),輔助電路用順絡電子;

●整體BOM成本降低25%,維持系統可靠性。


結語:技術演進與國產化機遇


功率電感器技術正向超高頻(10MHz)、超高耐溫(>165℃)及超低DCR(<0.1mΩ)演進,如TDK的10MHz適配電感提前布局下一代DC-DC轉換器。國產廠商在消費電子領域已實現份額反超(中國占全球產能50%),但在車規級市場仍不足10%910。破局需突破三項能力:金屬磁粉芯配方(提升Isat)、AEC-Q200認證體系、高頻低損耗繞線工藝——這將是未來三年國產替代的主戰場。
